国产一级真人三级爱做真人片_国产一级毛片一级AV_国产午夜激情在线_图产黄片在线免费看视频_大香蕉手机在线视频_中文字幕看成电影乱码_亚洲āV无码成人YELLOW_97亚洲色无码播放_精品一区二区人妖_私人尤物极品尤物大尺度视频

有朋友問我們軟質(zhì)泡沫聚合材料拉伸試驗(yàn)怎么做，試驗(yàn)的時候應(yīng)該注意哪些？ 今天小編整理了這篇文章，照著以下步驟，相信進(jìn)行拉伸試驗(yàn)對你來說就沒什么問題了。

軟質(zhì)泡沫聚合材料拉伸試驗(yàn)按照GB/T 6344-2008 《軟質(zhì)泡沫聚合材料 拉伸強(qiáng)度和斷裂伸長率的測定》 進(jìn)行。

1、試樣

1.取樣方向

如果產(chǎn)品的泡孔具有很明顯的方向性(泡孔取向),在制備拉伸試樣時,應(yīng)當(dāng)使試樣的縱軸垂直于泡孔的長軸方向； 否則,應(yīng)在試驗(yàn)報告中說明試樣縱軸位置與泡孔長軸的相對關(guān)系。

2.形狀與尺寸

試樣橫截面應(yīng)為矩形,帶表皮或不帶表皮層,無明顯缺陷。拉伸試樣用下圖所示的兩種刀模之一沖切,試樣厚度為10~15m。

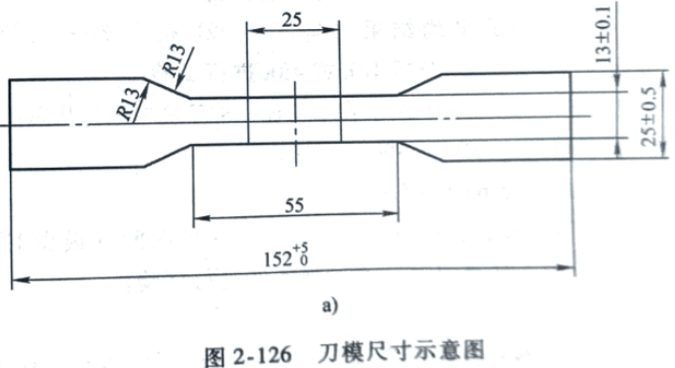

刀模尺寸示意圖 a) 第一類刀模

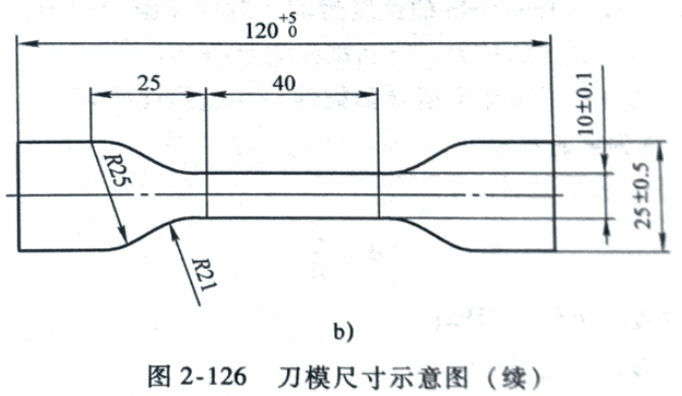

刀模尺寸示意圖 b) 第二類刀模

3.試樣數(shù)量

除非有關(guān)各方另行商定,否則,應(yīng)提供足夠的材料使每組試樣至少有5個在標(biāo)線內(nèi)斷裂。

2、試驗(yàn)設(shè)備

拉伸試驗(yàn)機(jī),應(yīng)符合下列要求:

1)拉伸試驗(yàn)機(jī)夾具的移動速度為500mm/min+50mm/min,且在試驗(yàn)過程中應(yīng)保持勻速。

2)在使用負(fù)荷范圍內(nèi),拉伸試驗(yàn)機(jī)測力精度應(yīng)達(dá)到0.5級或1.0級。

3)為了測定斷裂伸長應(yīng)選用配備機(jī)械或光學(xué)伸長測量系統(tǒng)的拉伸試驗(yàn)機(jī),所用伸長測量系統(tǒng)應(yīng)符合ISO 9513的要求。初始標(biāo)距精確到士1%。 斷裂標(biāo)距精確到土1.25mm。 當(dāng)力學(xué)伸長測量系統(tǒng)與試樣連接時,應(yīng)小心操作以免損壞試樣。 自重和慣性對拉伸強(qiáng)度的影響最大不超過1%。

3、試驗(yàn)內(nèi)容及結(jié)果表示

1.試樣狀態(tài)調(diào)節(jié)

生產(chǎn)后不到72h(可以包括狀態(tài)調(diào)節(jié)時間)的材料一般不得用于試驗(yàn)。 如果可以證明,生產(chǎn)后16h或48h得到的平均結(jié)果與生產(chǎn)后72h得到的平均結(jié)果差值不超過±10%,在這種情況下,允許在生產(chǎn)后16h或48h進(jìn)行試驗(yàn)。試驗(yàn)前,試樣或用于沖切試樣的材料應(yīng)在下列任一種環(huán)境中進(jìn)行狀態(tài)調(diào)節(jié)16h以上。

1)23℃+2℃,相對濕度50%+5%。

2)27℃+2℃,相對濕度65%+5%。

在質(zhì)量控制的情況下試驗(yàn),試樣可以在生產(chǎn)后較短的時間(最少12h)和較少的狀態(tài)調(diào)節(jié)時間(最少6h)內(nèi),選擇以上任何一種條件進(jìn)行試驗(yàn)。

2.試驗(yàn)步驟

1)用于沖切試樣的材料在按照規(guī)定進(jìn)行狀態(tài)調(diào)節(jié)后,選擇5個均勻分布的點(diǎn)測量其厚度。測量應(yīng)符合GB/T 6342的要求,厚度差超過±2%的材料應(yīng)被剔除。

2)在每個試樣上畫兩條平行的標(biāo)線作為標(biāo)距,1型試樣的兩條標(biāo)線內(nèi)側(cè)相距25~50mm,1A型試樣為40mm,標(biāo)距測量精度為土1%。

3)將拉伸試驗(yàn)機(jī)載荷示值置于零位,把試樣夾在拉伸試驗(yàn)機(jī)夾具上,仔細(xì)而對稱地調(diào)整試樣,使拉力均勻分布在試樣橫截面上,對試樣施加0.1kPa 的預(yù)應(yīng)力或0.5%預(yù)伸長。完成預(yù)載荷或預(yù)伸長后,將伸長測量系統(tǒng)伸長示值清零,然后起動拉伸試驗(yàn)機(jī),拉伸速度為500mm/min+50mm/min,記錄拉伸過程最大載荷(精確至±1%)和試樣斷裂瞬間兩標(biāo)線間距(精確至±1.25 mm),剔除標(biāo)線外斷裂的試樣,并繼續(xù)試驗(yàn)直至獲得5個滿意的結(jié)果。

4)試驗(yàn)時的環(huán)境溫度、濕度應(yīng)與狀態(tài)調(diào)節(jié)時相同。

注:為減少標(biāo)線外斷裂次數(shù),推薦使用1A型試樣。 在使用1型試樣時,應(yīng)選擇最接近50mm的標(biāo)距。

3.拉伸性能的測定

1)拉伸強(qiáng)度

計(jì)算每個試樣的平均厚度。 按沖切試樣中間部分(1型寬度13mm,1A型寬度10mm)的平均寬度和平均厚度計(jì)算原始橫截面積。

按下式計(jì)算每個試樣的拉伸強(qiáng)度:

TS=F/A

TS:拉伸強(qiáng)度,單位為 MPa;

F:最大載荷,單位為N;

A:試樣平均原始橫截面積,單位為mm

2) 斷裂伸長率 按下式計(jì)算斷裂伸長率:

Eb:斷裂伸長率(%)

L:試樣斷裂標(biāo)距,單位為mm

Lo:試樣原始標(biāo)距,單位為mm

4.試驗(yàn)結(jié)果數(shù)值的修約

按GB/T8170進(jìn)行修約,拉伸強(qiáng)度和斷裂伸長率保留3位有效數(shù)字。
