国产一级真人三级爱做真人片_国产一级毛片一级AV_国产午夜激情在线_图产黄片在线免费看视频_大香蕉手机在线视频_中文字幕看成电影乱码_亚洲āV无码成人YELLOW_97亚洲色无码播放_精品一区二区人妖_私人尤物极品尤物大尺度视频

現(xiàn)在防水工程中常用的防水卷材有瀝青防水卷材、高分子防水卷材、防水涂料等，這些防水卷材中瀝青防水卷材使用范圍最廣。
瀝青防水卷材主要是用于建筑墻體、屋面、以及隧道、公路、垃圾填埋場(chǎng)等處，起到抵御外界雨水、地下水滲漏的一種可卷曲成卷狀的柔性建材產(chǎn)品，作為工程基礎(chǔ)與建筑物之間無(wú)滲漏連接，是整個(gè)工程防水的第一道屏障，對(duì)整個(gè)工程起著至關(guān)重要的作用。因此加強(qiáng)瀝青防水卷材的力學(xué)性能檢測(cè)至關(guān)重要。

接下來(lái)隨著小編深入認(rèn)識(shí)防水卷材、瀝青防水卷材測(cè)試的相關(guān)知識(shí)。

1、測(cè)試標(biāo)準(zhǔn)
JC/T690-2008瀝青復(fù)合胎柔性防水卷材
GB18243一2008塑性體改性瀝青防水卷材
GB18242-2008彈性體改性瀝青防水卷材
GB/T328.1~328.27-2007建筑防水卷材試驗(yàn)方法
GB/T19250-2003聚氨酯防水涂料

2、測(cè)試數(shù)據(jù)
拉力和延伸率、不透水性、低溫柔性、耐熱性、可溶物含量。

3、測(cè)試設(shè)備
拉力試驗(yàn)機(jī)：防水卷材萬(wàn)能試驗(yàn)機(jī)，該設(shè)備通過(guò)更換不同試驗(yàn)夾具，可以滿足多種防水卷材測(cè)試需求，具有應(yīng)力、應(yīng)變、位移三種閉環(huán)控制方式，可求出最大力、抗拉強(qiáng)度、壓縮強(qiáng)度、彈性模量、斷裂延伸率、屈服強(qiáng)度等參數(shù)。

不透水儀，厚度計(jì)測(cè)量，鋼板尺，低溫箱，低溫柔度儀。

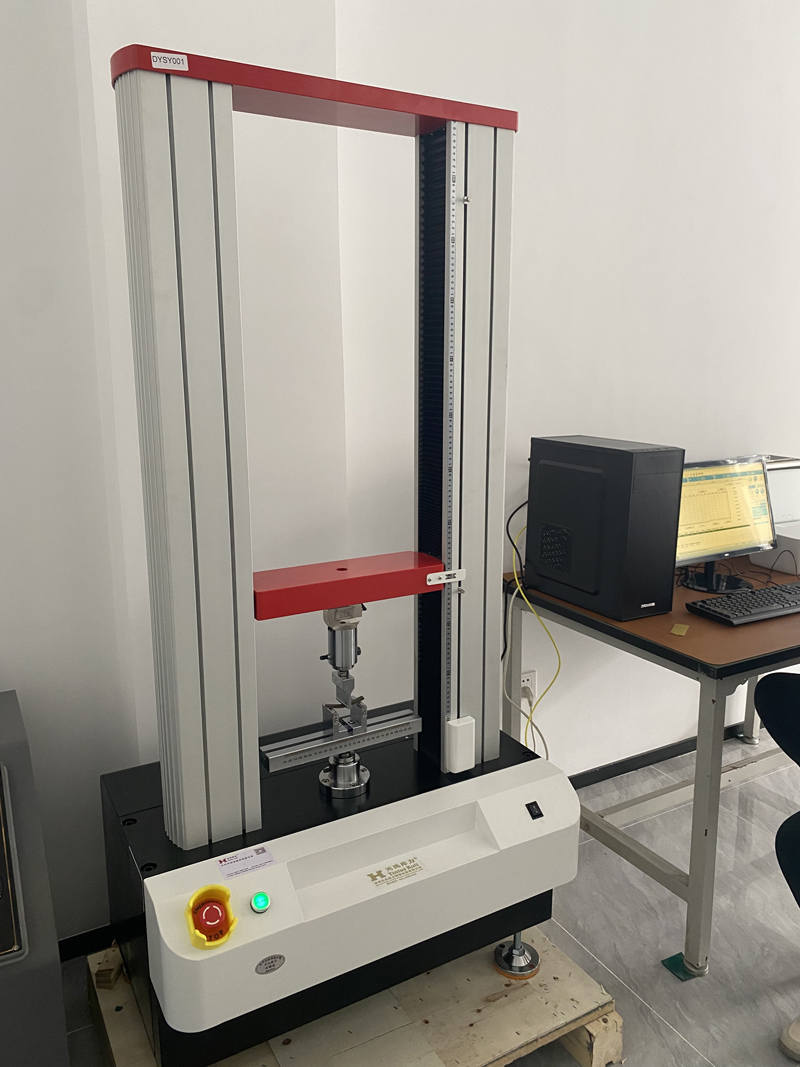

雙柱拉力機(jī)試驗(yàn)機(jī)示意圖

4、試件制備
在試樣中切取試件時(shí)，試件邊緣與卷材縱向邊緣的距離應(yīng)確保在 100mm 以上。


5、拉力和延伸率檢測(cè)
進(jìn)行拉伸性能試驗(yàn)時(shí)，應(yīng)將試件緊緊的夾在拉力機(jī)的夾具中，注意試件長(zhǎng)度方向的中線與拉力機(jī)夾量中心在一條線上，夾具間的距離為（200±2）mm，夾具移動(dòng)的恒定速度為（100+10）mm/min，啟動(dòng)試驗(yàn)機(jī)，至試件拉斷為至，記錄最大力及最大拉力時(shí)伸長(zhǎng)值。

計(jì)算拉力值：分別計(jì)算縱向或橫向5個(gè)試件拉力的算術(shù)平均值作為卷材縱向或橫向拉力，單位N/50mm。

計(jì)算延伸率：分別計(jì)算縱向或橫向5個(gè)試件最大拉力時(shí)延伸率的算術(shù)平均值作為卷材縱向或橫向延伸率。

最大力時(shí)延伸率：E1 =100(L1 - L0)/L
式中：E1-- 最大力時(shí)延伸率，%；
L1--試件最大力時(shí)的標(biāo)距，mm；
L0-試件初始標(biāo)距， mm ;
L--夾具間距離。

斷裂時(shí)延伸率：E2 =100(L2 - L0)/L0
式中：E2-- 斷裂時(shí)延伸率，%；
L2--試件斷裂時(shí)的標(biāo)線間距，mm；
L0-試件初始標(biāo)距，mm ;

試驗(yàn)中可以看出隨著拉伸速度逐漸增加，拉力性能指標(biāo)升高，延伸率性能指標(biāo)降低；反之，拉力和延伸率性能指標(biāo)的變化與上述相反。拉伸性能試驗(yàn)須嚴(yán)格按照標(biāo)準(zhǔn)試驗(yàn)方法規(guī)定的速率范圍進(jìn)行，所測(cè)得試驗(yàn)數(shù)據(jù)才有較好的可比性。

6、不透水性檢測(cè)
在試驗(yàn)之前，向不透水性用壓力試驗(yàn)裝置中充潔凈水直到滿出，并徹底排出水管中空氣，以保證施加壓力后試件在規(guī)定試驗(yàn)時(shí)間內(nèi)所受的壓力穩(wěn)定。將試樣的上表面應(yīng)朝下置于透水盤試座上，“0”型密封圈應(yīng)固定在試座槽內(nèi)，試驗(yàn)上面蓋上金屬開(kāi)縫板，然后通過(guò)夾角將試件壓緊在試座上。用加壓裝置對(duì)試件進(jìn)行加壓，至規(guī)定壓力時(shí)保持加壓，保持壓力至所規(guī)定的保持時(shí)間。當(dāng)測(cè)試達(dá)到規(guī)定時(shí)間即可卸壓取樣。檢查并記錄試件在規(guī)定壓力、時(shí)間內(nèi)有無(wú)滲水現(xiàn)象。

注意：如果試驗(yàn)過(guò)程中，透水盤的邊上出現(xiàn)滲水現(xiàn)象，因立即停止試驗(yàn)，查明原因后重新試驗(yàn)。

7、低溫柔性檢測(cè)
在試驗(yàn)之前，應(yīng)根據(jù)試件厚度選擇不同直徑的彎曲軸，同時(shí)按彎曲軸直徑 +2mm+兩倍試件厚度計(jì)算的尺寸，調(diào)節(jié)低溫柔性試驗(yàn)裝置兩個(gè)圓筒間的距離以保證試件能彎曲180°。

將試件和柔度棒（板）同時(shí)放入冷卻至標(biāo)準(zhǔn)規(guī)定溫度的低溫制冷儀中，冷凍液應(yīng)完全浸沒(méi)試件，同時(shí)將半導(dǎo)體溫度計(jì)放在試驗(yàn)試件同一水平面上，檢查冷凍液溫度，以保證試件周圍冷凍液的溫度一致。待溫度達(dá)到標(biāo)準(zhǔn)規(guī)定的溫度后保持時(shí)間不少于2h，在標(biāo)準(zhǔn)規(guī)定的溫度下，在低溫制冷儀中將試件于3s內(nèi)勻速繞柔度棒彎曲180度。試件中，一半試件的下表面及另外一半試件的上表面與柔度棒（板）接觸。取出試件用肉眼觀察試件涂蓋層有無(wú)裂紋。

8、耐熱性檢測(cè)
將試件用細(xì)鐵絲或回形針穿好試件小孔，放入已定溫至標(biāo)準(zhǔn)規(guī)定溫度的電熱恒溫箱內(nèi)。試件的位置與箱壁距離不應(yīng)小于50mm,試件應(yīng)留一定距離，不致粘結(jié)在一起，試件的中心與溫度計(jì)的水銀球應(yīng)在同一水平位置上，距每塊試件下端10mm處，各放一表面皿用以接受淌下的瀝青物質(zhì)。
結(jié)果評(píng)定：加熱后觀察并記錄試件涂蓋層有無(wú)滑動(dòng)、流淌、滴落。任一端涂蓋層不應(yīng)與胎基發(fā)生位移，試件下端應(yīng)與胎基平齊，無(wú)流掛、滴落。
注意：試件間隔距離及放入時(shí)間的控制，控制好試驗(yàn)區(qū)域的溫度變化，保證試件均勻受熱，避免由于受熱不均勻而影響耐熱性的檢測(cè)結(jié)果。

9、可溶物含量檢測(cè)
根據(jù) GB/T328.26-2007 標(biāo)準(zhǔn)進(jìn)行檢測(cè)，試驗(yàn)結(jié)束后，對(duì)于標(biāo)稱玻纖氈卷材的產(chǎn)品，應(yīng)取出胎基用火點(diǎn)燃，觀察現(xiàn)象。聚酯氈(PY)胎基經(jīng)火燒后會(huì)使胎基熔成一團(tuán)，而玻纖氈(G)胎基用火燒后胎基完好，這樣就可以很明顯地從胎基上加以區(qū)分，可判定是否與產(chǎn)品標(biāo)記相符。

結(jié)語(yǔ)：目前，在防水工程中使用彈性體改性瀝青防水卷材的比例最大，占全部防水材料的 60%以上，其產(chǎn)品的質(zhì)量好壞實(shí)際上表征了我國(guó)防水行業(yè)的整體水平。因此，廣大檢測(cè)機(jī)構(gòu)的檢測(cè)人員要認(rèn)識(shí)到不同的試驗(yàn)條件和非標(biāo)準(zhǔn)的操作方法都會(huì)直接影響到試驗(yàn)數(shù)據(jù)的準(zhǔn)確性，進(jìn)而影響到工程的選材，最終影響整個(gè)建筑工程的質(zhì)量。
