国产一级真人三级爱做真人片_国产一级毛片一级AV_国产午夜激情在线_图产黄片在线免费看视频_大香蕉手机在线视频_中文字幕看成电影乱码_亚洲āV无码成人YELLOW_97亚洲色无码播放_精品一区二区人妖_私人尤物极品尤物大尺度视频

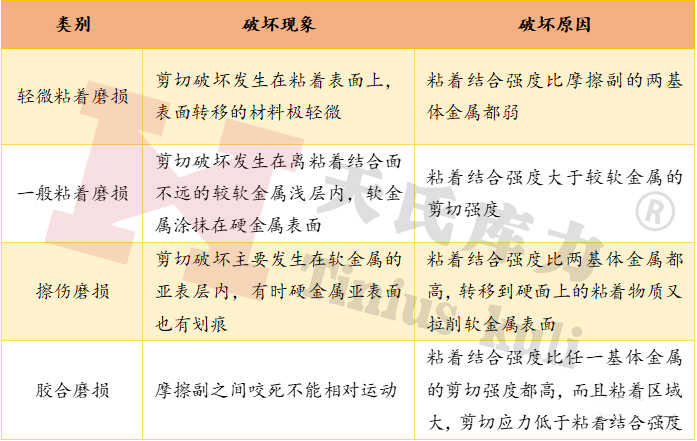

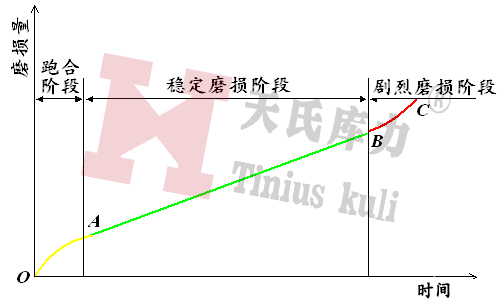

磨粒磨損的影響因素
磨礪磨損的改善措施：（1）對(duì)于以切削作用為主要機(jī)理的磨粒磨損應(yīng)增加材料硬度；（2）根據(jù)機(jī)件的服役條件，合理選擇相應(yīng)的耐磨材料；（3）采用滲碳、滲氮共滲等化學(xué)熱處理提高表面硬度；（4）機(jī)件的防塵和清洗。

3.3疲勞磨損
兩接觸表面作純滾動(dòng)或滾動(dòng)與滑動(dòng)復(fù)合摩擦?xí)r，在高接觸壓應(yīng)力的作用下，經(jīng)過(guò)多次應(yīng)力循環(huán)后，在其相互作用表面的局部地區(qū)產(chǎn)生小塊材料剝落，形成麻點(diǎn)或凹坑，這種磨損稱(chēng)為疲勞磨損，又稱(chēng)為接觸疲勞。疲勞磨損與材料疲勞破壞的主要區(qū)別：磨損的產(chǎn)生與摩擦力有關(guān)；磨損往往發(fā)生在材料的表層或次表層。

疲勞磨損類(lèi)型：麻點(diǎn)剝落、淺層剝落、深層剝落。
麻點(diǎn)剝落: 是指深度在0.1~0.2mm以下的小塊剝落，裂紋一般起源于表面，剝落坑呈針狀或痘狀。
淺層剝落: 其剝落深度一般為0.2~0.4 mm。多出現(xiàn)在機(jī)件表面粗糙度低、相對(duì)滑動(dòng)小的場(chǎng)合。
深層剝落: 這類(lèi)剝落坑較深(＞0.4mm)、塊大。一般發(fā)生在表面強(qiáng)化的材料中，如滲碳鋼中。

疲勞磨損影響因素
疲勞磨損的改善措施：提高摩擦面硬度、采用表面強(qiáng)化工藝、提高冶金質(zhì)量、減少缺陷、提高潤(rùn)滑劑粘度、增大膜厚比，消除水分。



3.4腐蝕磨損
材料在摩擦過(guò)程中與周?chē)慕橘|(zhì)發(fā)生化學(xué)或電化學(xué)反應(yīng)而引起的物質(zhì)從表面損失的現(xiàn)象，稱(chēng)為腐蝕磨損。腐蝕磨損按腐蝕介質(zhì)的性質(zhì)，腐蝕磨損可分為兩類(lèi)，即化學(xué)腐蝕磨損和電化學(xué)腐蝕磨損。化學(xué)腐蝕磨損指金屬材料在氣體介質(zhì)或非電解質(zhì)溶液中的磨損，其中最重要的一種是氧化磨損。電化學(xué)腐蝕磨損指金屬材料在導(dǎo)電性電解質(zhì)溶液中的磨損。

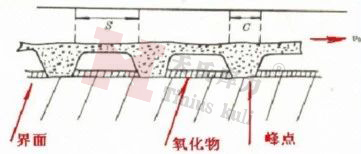

氧化磨損指金屬表面與氣體介質(zhì)發(fā)生氧化反應(yīng)，在表面生成氧化膜，隨后在磨料或微凸體作用下被去除，新暴露的表面又重新被氧化、磨去的過(guò)程中形成的磨損。
氧化磨損條件：摩擦表面氧化的速率大于氧化膜被磨損的速率，氧化膜與基體結(jié)合的強(qiáng)度大于摩擦表面的剪切應(yīng)力，氧化膜厚度大于表面磨損破壞的深度。
氧化磨損影響因素：氧化膜性質(zhì)、載荷、滑動(dòng)速度、金屬表面狀態(tài)。

電化學(xué)腐蝕磨損是指摩擦副工作在電解質(zhì)溶液（如酸、堿、鹽等）中，并和它們發(fā)生作用形成各種不同的產(chǎn)物，又在摩擦中被去除的過(guò)程。
摩擦表面遍布點(diǎn)狀或絲狀腐蝕痕跡，磨損產(chǎn)物是酸、堿、鹽的金屬化合物。

電化學(xué)腐蝕磨損的影響因素：（1）腐蝕介質(zhì)的性質(zhì)，同種材質(zhì)在不同介質(zhì)中的腐蝕磨損行為是不同的，另外，介質(zhì)濃度、pH值和溫度也會(huì)影響腐蝕磨損；（2）材料性質(zhì)，在強(qiáng)磨損—弱腐蝕條件下，含碳量提升——耐磨蝕性提高，反之在弱磨損—強(qiáng)腐蝕條件下則耐磨蝕性降低。不同熱處理后鋼的組織差異也會(huì)對(duì)鋼的耐磨性有影響；（3）機(jī)械因素，外加載荷的大小及其作用頻率也會(huì)對(duì)材料耐磨蝕性產(chǎn)生影響。

3.5其他磨損形式
沖蝕磨損是指流體或固體顆粒以一定的速度和角度對(duì)材料表面進(jìn)行沖擊所造成的磨損。
根據(jù)顆粒及其攜帶介質(zhì)的不同，沖蝕磨損又可分為氣固沖蝕磨損、流體沖蝕磨損、液滴沖蝕和氣蝕等。
對(duì)于沖蝕磨損通常采用涂抹預(yù)保護(hù)涂層，根據(jù)磨損情況的不同選擇不同的保護(hù)層。主要有以下三種：采用耐磨涂層膠，耐磨修補(bǔ)劑進(jìn)行預(yù)保護(hù)；采用耐磨陶瓷膠粘貼特種耐磨陶瓷片進(jìn)行預(yù)保護(hù)；采用聚氨酯彈性涂層。
微動(dòng)磨損指受壓配合面在微小幅度的振動(dòng)下發(fā)生的磨損現(xiàn)象，是一種復(fù)合磨損（粘著、磨粒、疲勞、腐蝕）。


微動(dòng)磨損的控制措施：消除振動(dòng)，增加接合面上的正壓力，增大接合面間的摩擦力，采用良好的潤(rùn)滑，采用潤(rùn)滑脂，采用固體潤(rùn)滑劑。

4.磨損試驗(yàn)
測(cè)定材料抵抗磨損能力的一種材料試驗(yàn)。通過(guò)這種試驗(yàn)可以比較材料的耐磨性?xún)?yōu)劣。

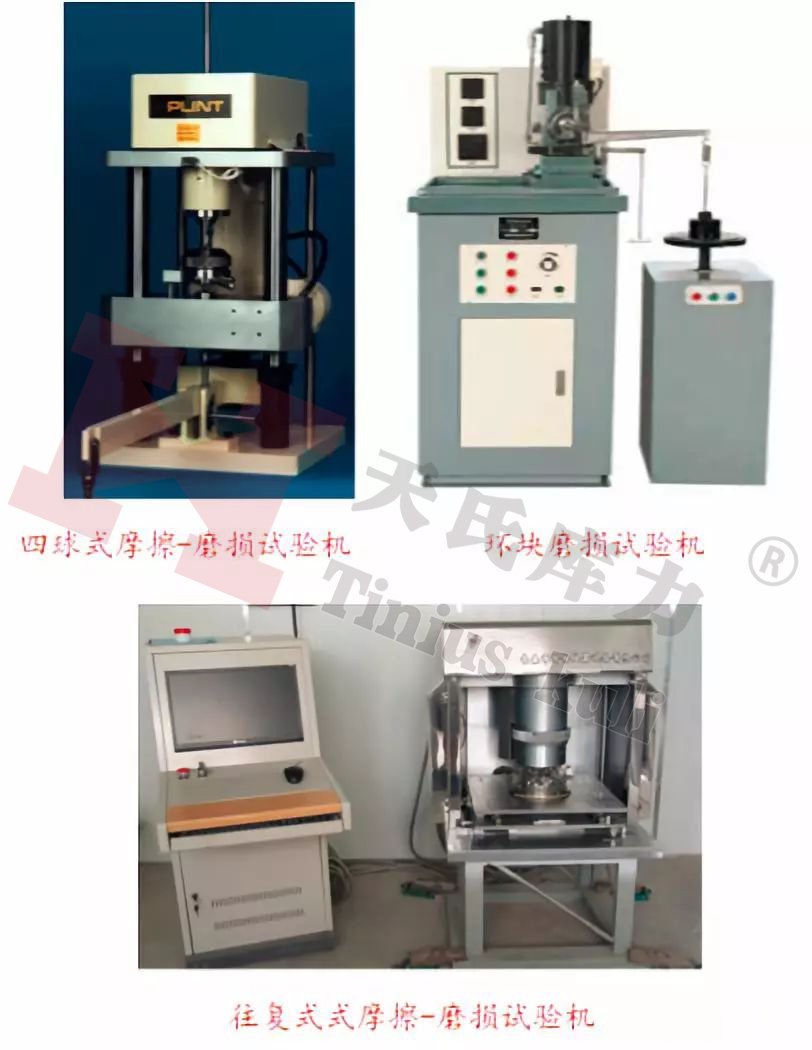

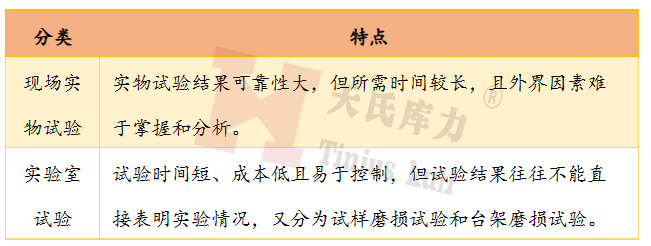

磨損試驗(yàn)比常規(guī)的材料試驗(yàn)要復(fù)雜。首先需要考慮零部件的具體工作條件并確定磨損形式，然后選定合適的試驗(yàn)方法，以便使試驗(yàn)結(jié)果與實(shí)際結(jié)果較為吻合。

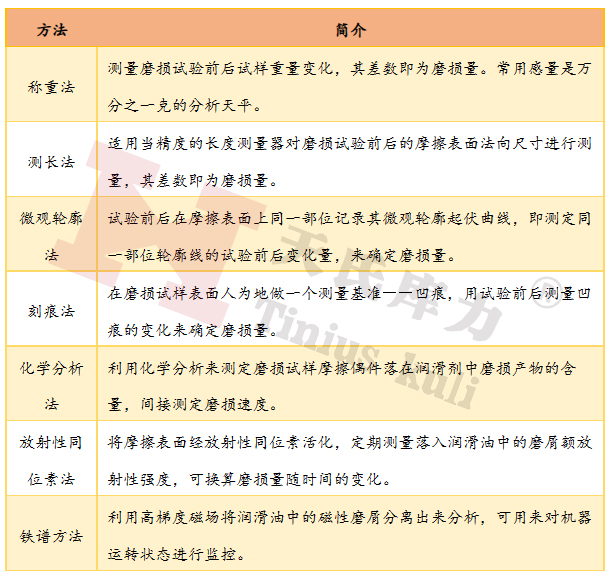

磨損量的測(cè)量方法

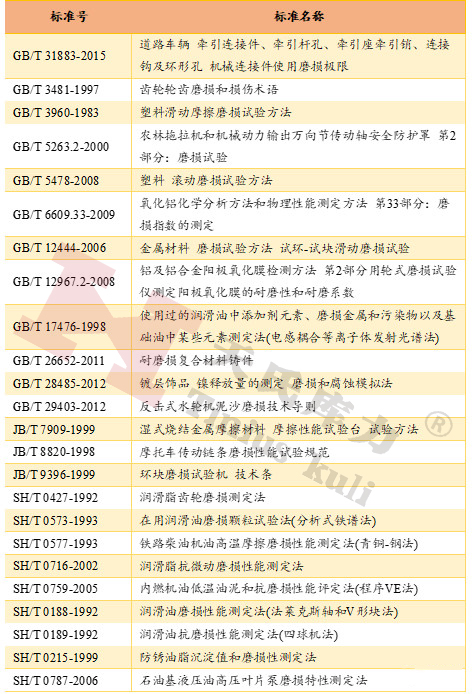

5.相關(guān)標(biāo)準(zhǔn)
