塑料三點彎曲試驗方法及步驟介紹
來源：天氏庫力 發布日期
2021-02-04 瀏覽：
彎曲實驗常用三點式彎曲試驗，將橫截面為矩形的試樣跨于兩個支座上，通過一個加載壓頭對試樣施加載荷，壓頭著力點與兩支點間的距離相等。
在彎曲載荷的作用下，試樣將產生彎曲變形。變形后試樣跨度中心的頂面和底面偏離原始位置的距離稱為撓度。試樣隨載荷增加其撓度也增加。塑料的彎曲試驗就是把試樣支撐成橫梁，使其在跨度中心以恒定速度彎曲，直到試樣斷裂或變形達到預定值(規定撓度)，測量該過程對試樣施加的壓力，并計算彎曲強度、彎曲模量等值。

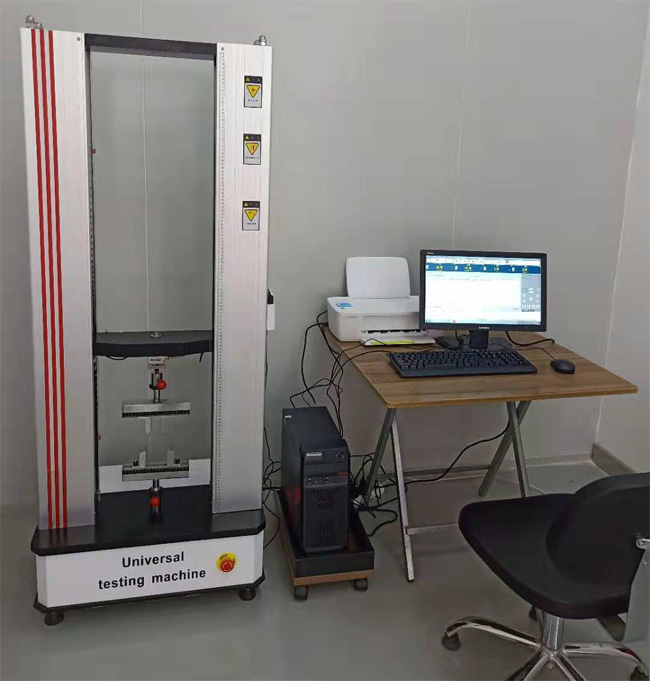

塑料彎曲試驗機
取樣要求：
試樣為塑料，具體要求如下：
1.可采用注塑、模塑或由板材經機械加工制備矩形截面積的試樣。推薦試樣80±2mm，寬10.0±0.2mm,厚4.0±0.2mm。當不可能或不希望采用推薦試樣時，試樣長度和厚度之比應與推薦試樣相同，即L/H=20±1。
2.每個樣品試樣數為5個。
3.試樣厚度小于1mm時不作彎曲試樣，厚度大于50mm的板材應單面加工到50m，且加工面朝向壓頭。
測試步驟：
1.試驗應在受試材料標準規定的環境中進行。
2.測量試樣中部的寬度b(精確到0.1mm)，厚度h(0.001m)，計算一組試樣厚度的平均值。剔除厚度超過平均厚度允差±0.5%的試樣，并用隨機選取的試樣來代替。
3.調節跨度L使L=(16±1)h(厚度平均值)并測量調節好跨度，精確到0.5%。
4.設置好合適的試驗速度。
5.把試樣對稱地放在兩個支座上，并于跨度中心施加力。
6.記錄試驗過程中施加的力和相應的撓度，當試樣斷裂或變形達到預定值(即規定撓度)時，試驗結束。(注:規定撓度為試樣厚度h的1.5倍，單位mn)
7.試驗結果以每組5個試樣的算術平均值表示。試樣在跨度中部分三分之一以外斷裂，試驗結果作廢，并應重新取樣進行試驗。
結果計算：
彎曲強度是試樣在彎曲過程中承受的最大彎曲應力。彎曲應力是試樣跨度中心外表面的正應力，按下式計算：
F=3PL/2bh²
式中：F-彎曲應力，MPa
P-施加的力，N
L-跨度，mm
b-試樣寬度，mm
h-試樣厚度，mm
試驗數據：
試驗數據的輸出報表中需包含試樣的尺寸，跨距，跨距撓度，最大彎曲力，彎曲強度，彎曲模量等必要信息，具體可參考下圖表格：
彎曲試驗輸出數據
