視頻引伸計的功能和應用介紹
來源：天氏庫力 發布日期
2021-01-25 瀏覽：
視頻引伸計是一種非接觸式實時高精度應變測量系統，它基于單獨的相機及實時圖像處理算法，通過拍攝實驗過程的圖像，分析圖像特征變化，可動態測量試件應變變化，精準快速實現傳統引伸計的功能。

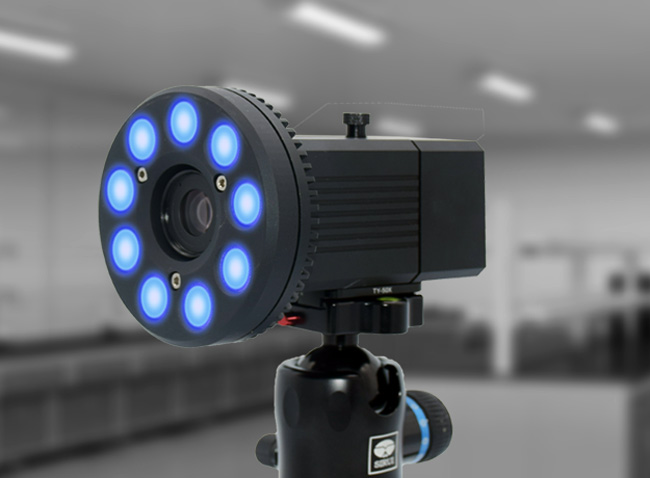

視頻引伸計
視頻引伸計可同時進行縱向、橫向兩種應變進行測量，實時得到并展現試件的縱向和橫向應變曲線，數據支持與各類試驗機信號互通。相比傳統的接觸式引伸計，視頻引伸計不易損壞，可重復循環使用，避免了因接觸試件對精度方面的干擾，可全流程完成實驗，無需停機，對于非常規材質及環境下的測量，也能游刃有余。
產品功能

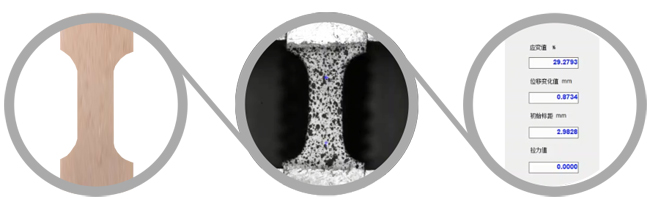

視頻引伸計有非常完善的應變、位移測量功能，支持實時計算顯示，支持縱向應變、橫向應變同步測量，支持泊松比、彈性模量的計算，同時可輸出標準報告，可與試驗機設備進行數據通訊，產品功能相比傳統引伸計產品更為豐富。
A. 實時應變曲線計算顯示
B. 支持雙向應變同時測量
C. 支持位移實時測量
D. 泊松比、彈性模量計算
E. 支持原始數據表格導出
F. 支持分析報告輸出
G. 支持模擬量輸入與輸出
H. 支持?jǐn)?shù)字量輸入與輸出
I. 支持更多功能定制

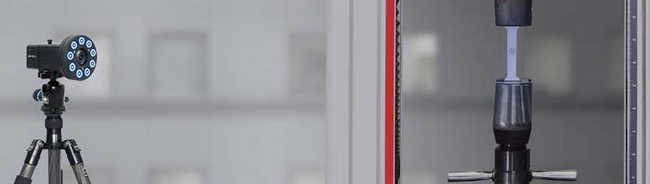

視頻引伸計實際應用
產品優勢
視頻引伸計相比傳統的接觸式引伸計、應變片、傳感器等測量手段，具有顯著的優勢，其長期成本低、數據實時顯示、避免接觸式精度影響，對于試件大小、材質、實驗條件的適應性更高。豐富的計算、廣泛的標距設定、標準化的報告，都讓LVE在用戶現場得到了更好的表現。
A. 非接觸測量：避免應變片、夾持引伸計等接觸式手段對測量的額外影響
B. 全流程跟蹤：不需停機，試樣斷裂不會損壞測量裝置
C. 可重復追溯：用戶可以選擇保留原始照片和視頻
D. 場景多樣化：可適應大變形、微小變形、高低溫等特殊實驗
E. 材料適應廣：對材料基本無限制，可測試特殊尺寸、材質試件
F. 應變范圍大：可測量應變范圍從0.002%到大于1000%
G. 標距自定義：自定義標距大小，從幾毫米到數百毫米任意設定
H. 計算更豐富：縱向、橫向應變、泊松比、彈性模量等計算功能

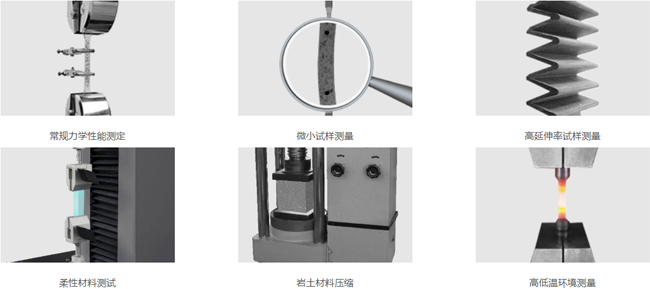

產品應用
視頻引伸計廣泛應用于材料力學、結構力學等學科研究，適用于金屬材料、復合材料等多種材料測試。在傳統接觸式引伸計使用受限的場景，如非常規材質測量、惡劣環境測試等方面有著非常良好的應用前景。其典型應用場景如：材料力學性能測定（楊氏模量、泊松比）、塑料薄膜等柔性材料測試、微小試件測試 、高溫低溫環境下的拉伸測試、橡膠等材料大變形測試、混凝土壓縮實驗、低周疲勞實驗、部分高頻實驗等。
