抗拉強(qiáng)度的檢測方法
來源：天氏庫力 發(fā)布日期
2020-12-19 瀏覽：
抗拉強(qiáng)度是表現(xiàn)在外力作用下抵抗變形和破壞的最大能力的指標(biāo)之一，由于金屬等材料在外力作用下從變形到破壞有一定的規(guī)律可循，因而通常采用拉伸試驗進(jìn)行測定，即把金屬材料制成一定規(guī)格的試樣，在拉伸試驗機(jī)上進(jìn)行拉伸，直至試樣斷裂，測定的強(qiáng)度指標(biāo)主要有：強(qiáng)度極限、屈服強(qiáng)度極限、彈性極限、彈性模數(shù)，蘇州天氏庫力精密儀器有限公司在抗拉強(qiáng)度檢測方面卓有成果。
拉伸強(qiáng)度檢測方法：
1）用量具測量試樣搭接面的長度和寬度，精確到0.05 mm。
2）把試樣對稱地夾在上下夾持器中，夾持處到搭接端的距離為（50±1）mm。
3）開動試驗儀器，在(5±1) mm/min內(nèi)，以穩(wěn)定速度加載。記錄試樣剪切破壞的最大負(fù)荷，記錄膠接破壞的類型（內(nèi)聚破壞、粘附破壞、金屬破壞）。
計算式：σt = p /（b×d）式中，σt為拉伸強(qiáng)度（MPa）；p為最大負(fù)荷（N）；b為試樣寬度（mm）；d為試樣厚度（mm）。注意：計算時采用的面積是斷裂處試樣的原始截面積，而不是斷裂后端口截面積。

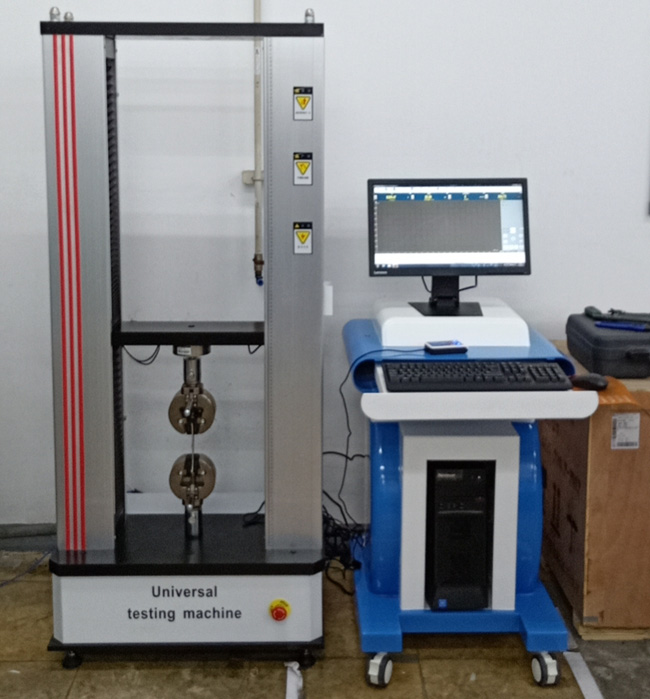

抗拉強(qiáng)度檢測用拉伸試驗機(jī)
影響抗拉強(qiáng)度檢測因素：
環(huán)境條件的影響：
1：溫度的影響。一般而言，體心立方金屬隨著溫度下降，屈服強(qiáng)度急劇提高，面心立方金屬變化則沒有那么明顯。而溫度上升，金屬材料的屈服強(qiáng)度一般會下降。因此GB/ T 228-2002 在關(guān)于金屬材料室溫拉伸試驗方法的規(guī)定中，試驗一般室溫須在10℃～35℃范圍內(nèi)進(jìn)行。對溫度有嚴(yán)格要求的試驗溫度應(yīng)為23℃±5℃。
2：環(huán)境振動與電磁干擾的影響。振動的環(huán)境和電子設(shè)備的電磁干擾會對拉力機(jī)產(chǎn)生影響，導(dǎo)致錯誤的結(jié)果。
試樣的影響：
1：試樣形狀的影響。有實(shí)驗表明，下屈服強(qiáng)度受試樣的形狀影響不大，而上屈服強(qiáng)度受試樣的形狀影響較大。此外試樣肩部的過渡形狀也對上屈服強(qiáng)度有較大的影響。
2：試樣的尺寸的影響。一般而言，隨著試樣直徑減少，抗拉強(qiáng)度和斷面收縮率有所增加。
3：表面粗糙度的影響。試樣表面粗糙度對抗拉強(qiáng)度幾乎不受影響。對于塑性較好的材料，屈服點(diǎn)稍有影響。對于塑性較差的材料，非比例伸長應(yīng)力和斷后伸長率稍有影響。
應(yīng)變速率的影響
常溫下，試驗機(jī)的拉伸速度對結(jié)果有一定的影響。拉伸速度太大，所測屈服強(qiáng)度或規(guī)定比例延伸強(qiáng)度將有不同程度的提高。GB/ T 228- 2002 在關(guān)于金屬材料室溫拉伸試驗方法的規(guī)定中：“在彈性范圍和直至上屈服強(qiáng)度，試驗機(jī)夾頭的分離速率應(yīng)盡可能保持恒定，并在規(guī)定的應(yīng)力速率范圍內(nèi)。
若僅測定下屈服強(qiáng)度， 在試樣平行長度的屈服期間應(yīng)變速率應(yīng)在0.00025/ s～0.0025s 之間，平行長度內(nèi)的應(yīng)變速率應(yīng)盡可能保持恒定。在塑性范圍和直至規(guī)定強(qiáng)度應(yīng)變速率不應(yīng)超過0.0025/ s”。
人為因素的影響
1：夾持方法。試樣的夾持方法對金屬拉伸試驗也非常重要。拉伸試驗中不允許對試樣施加偏心力，因為力的偏心易使試驗力與試樣軸向發(fā)生偏移。而拉伸夾具的選用不當(dāng)也會給試樣產(chǎn)生彎曲應(yīng)力，使結(jié)果帶來誤差。所以選擇合適的夾持方法對金屬拉伸試驗?zāi)芊癯晒χ陵P(guān)重要。另外在上下夾頭夾緊時，嚴(yán)禁移動橫梁。
2：操作帶來的影響。在金屬拉伸試驗工作中，作為具體實(shí)驗人，由于主觀和具體操作上的不同，也會給試驗結(jié)果帶來誤差，尤其是試樣表面形狀不規(guī)則、標(biāo)距的標(biāo)注、測量比較困難的，也極易形成數(shù)據(jù)的不穩(wěn)定。

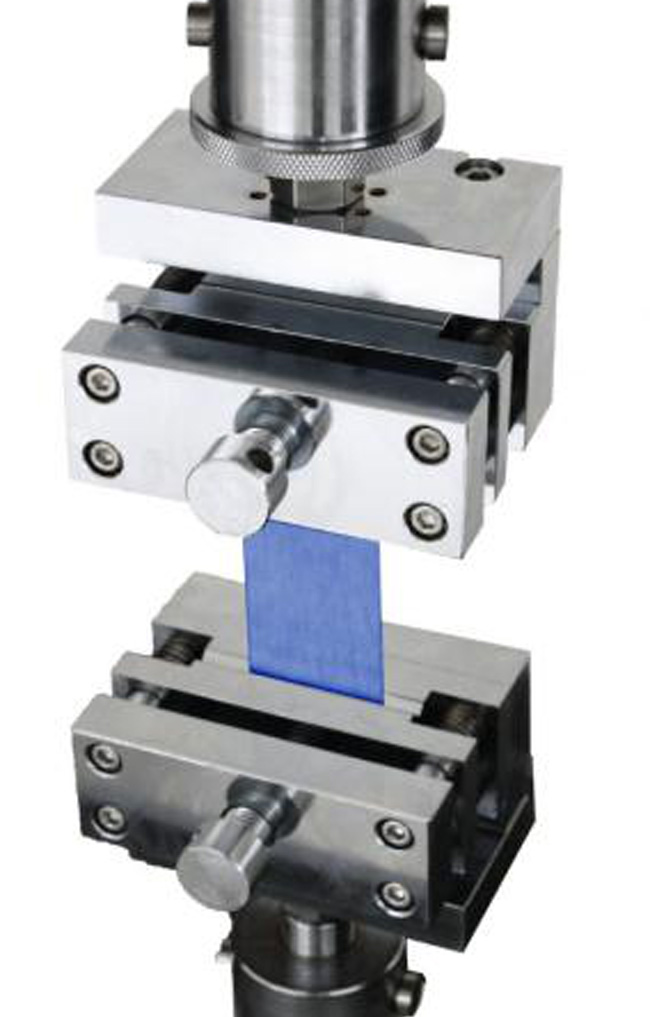

拉伸夾持夾具
推薦閱讀
【本文標(biāo)簽】：抗拉強(qiáng)度的檢測方法
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://tongfengyq.cn/轉(zhuǎn)載請注明出處
