抗穿刺性能，顧名思義指的是包裝袋抵抗外力穿刺作用的能力，用抗穿刺力(穿刺強(qiáng)度)表示。包裝袋用于包裝內(nèi)容物后，若內(nèi)容物中含有較尖銳的堅(jiān)硬物質(zhì)時(shí)，如木棍、骨頭、辣椒?；蚶鋬鍪称返睦饨堑?，在與包裝袋的長期接觸過程中，這些成分會對包裝袋產(chǎn)生較強(qiáng)的穿刺作用；另外，在包裝的儲存、運(yùn)輸及流通過程中，難免會受到來自包裝外部物體的穿刺與沖擊，如其他包裝袋的尖角。若包裝袋的抗穿刺性能較差，在上述物體的穿刺下，易在包裝表面形成不易察覺的細(xì)小孔洞，導(dǎo)致包裝漏氣、漏液，甚至直接形成大面積的破袋。
本文以豬蹄的鋁塑復(fù)合膜包裝袋為例，采用天氏庫力自主研發(fā)的2020新款單柱電子拉力試驗(yàn)機(jī)測試豬蹄包裝袋的抗穿刺力，并敘述了測試的原理、設(shè)備參數(shù)、適用范圍及試驗(yàn)步驟，可為行業(yè)內(nèi)監(jiān)測包裝袋的穿刺性能提供參考。

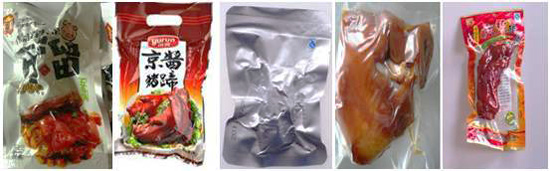

圖1:市場常見豬蹄包裝形式
1、標(biāo)準(zhǔn)
國內(nèi)有關(guān)軟塑包裝抗穿刺力的測試方法主要依據(jù)為GB/T10004-2008《包裝用塑料復(fù)合膜、袋干法復(fù)合、擠出復(fù)合》。
2、檢測樣品
市場上隨機(jī)購買的3種品牌的豬蹄，包裝袋均為鋁塑復(fù)合膜。
3、檢測設(shè)備
本文采用天氏庫力2020款單柱電子拉力試驗(yàn)機(jī)測試樣品的抗穿刺力。
3.1 測試原理
將試樣固定在夾具上，安裝在動夾頭上的穿刺針穿刺試樣，通過位于動夾頭上的力值傳感器與位移傳感器測試并記錄穿刺過程中的力值變化。
圖2:2020新款單柱電子拉力試驗(yàn)機(jī)
3.2 適用范圍
(1)本設(shè)備可用于塑料薄膜、復(fù)合膜、薄片等材料的拉伸性能、拉斷力、抗拉強(qiáng)度與變形率、抗撕裂性能、剝離強(qiáng)度性能、熱封強(qiáng)度性能、抗穿刺性能等指標(biāo)的測試；可用于輸液袋蓋、軟橡膠瓶塞、口服液蓋穿刺/拉拔力的測試；可用于膠帶解卷力、塑料瓶抗壓力、組合蓋及果凍杯、酸奶杯蓋膜的開啟力等產(chǎn)品與包裝性能的測試。
(2)本設(shè)備可滿足ISO37、GB/T10004-2008、GB8808、GB/T1040.1-2006~GB/T1040.4-2006、GB/T1040.5-2008、QB/T2358、QB/T1130、ASTM D882、ASTM D1938、ASTM D3330等20余項(xiàng)國內(nèi)外相關(guān)標(biāo)準(zhǔn)。
3.3 設(shè)備參數(shù)
500N、50N兩種規(guī)格的力值傳感器可供選擇。
根據(jù)相關(guān)標(biāo)準(zhǔn)規(guī)定，設(shè)備提供50mm/min、100 mm/min、150 mm/min、200 mm/min、250 mm/min、300 mm/min、500 mm/min七種試驗(yàn)速度，可根據(jù)試驗(yàn)標(biāo)準(zhǔn)要求自由設(shè)定。
1000mm的超長行程可以滿足大變形率材料的測試。
限位保護(hù)、過載保護(hù)、自動回位以及掉電記憶等智能配置，保證用戶的操作安全。
一臺試驗(yàn)機(jī)集成拉伸、剝離、撕裂等七種獨(dú)立的測試程序，為用戶提供了多種試驗(yàn)項(xiàng)目的選擇。
4、試驗(yàn)步驟
1）用取樣器從每種品牌豬蹄鋁塑復(fù)合膜包裝袋的表面裁取直徑為100mm試樣5片。
2）將試樣裝夾到穿刺試驗(yàn)專用夾具上，并將夾具固定在試驗(yàn)設(shè)備上。

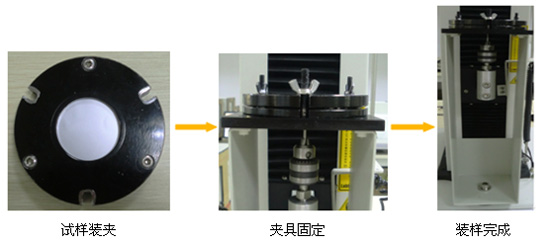

圖3：試樣裝夾過程
3）設(shè)置試驗(yàn)速度、試樣厚度等試驗(yàn)信息。
4）點(diǎn)擊開始試驗(yàn)選項(xiàng)，試驗(yàn)開始。設(shè)備自動計(jì)算、顯示最終的試驗(yàn)結(jié)果。
5、試驗(yàn)結(jié)果
品牌1豬蹄包裝試樣的抗穿刺力分別為17.4141N、17.6594N、17.0373N、17.3215 N、17.0190 N。
品牌2豬蹄包裝試樣的抗穿刺力分別為20.2254N、20.8419N、20.4634N、20.4793N、20.5037 N。
品牌3豬蹄包裝試樣的抗穿刺力分別為12.3473N、12.6310N、12.5016N、12.6494N、12.9504 N。
6、結(jié)論
從上述試驗(yàn)結(jié)果可以看出，不同品牌豬蹄鋁塑復(fù)合膜包裝袋的抗穿刺力相差較大，加強(qiáng)包裝抗穿刺力的檢測有利于降低豬蹄包裝出現(xiàn)質(zhì)量問題的概率。
來源：天氏庫力 發(fā)布日期
2020-08-16 瀏覽：
