軸向拉伸、壓縮、循環試驗通用引伸計
產品分類： 拉力機夾具
機器型號： TSKL-3542
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品介紹：
通用型引伸計，適用于軸向拉伸、壓縮和循環試驗中的變形測量。標距范圍：10－80毫米，測量范圍：標距的5%－100%。
該引伸計可用于測量金屬、塑料、復合材料和陶瓷等材料的變形。適用于拉伸和壓縮試驗。采用雙彎曲結構設計，堅固耐用，對振動不敏感，適用于高頻試驗。使用快速夾持裝置可在幾秒鐘內單手將引伸計安裝到試樣上，也可使用彈簧或橡皮筋安裝引伸計到試樣上。
TSKL-3542型引伸計采用應變儀設計，可與任何適合應變儀傳感器的電子元件兼容。通常它們與試驗機的控制器連接，引伸計的信號調節電子元件通常包括在試驗機控制器中，或者通常可以增設。在這種情況下，隨引伸計可同時提供接頭和連線，以便直接插到電子元件上。對于缺少必需的電子元件的試驗系統，可以提供多種解決方案，將引伸計輸出連接到數據采集面板、圖表記錄儀或其他的設備上。詳見電子元件部分的信號調節器和應變儀。
產品特點：
1、試樣斷裂時可不取下引伸計；
2、全橋、350歐姆應變?cè)O(shè)計，可與大多數試驗機兼容；
3、適用于拉伸、壓縮試驗，也可用于循環試驗中變形測量；
4、雙向超行程機械停止；
5、滿足現有ASTM B-1級和ISO9513 0.5級精度要求；
6、可按溫度范圍選擇引伸計，適用的溫度范圍為-270℃－+200℃；
7、隨機提供泡沫襯墊便攜箱；
8、臂和隔板維修簡便，并可根據試驗要求改變標距；
9、采用堅固的雙彎曲結構設計，可用于高頻循環試驗；
10、使用標準快速夾持工具可以單手安裝引伸計到試樣上。
技術參數：
|
品牌 |
天氏庫力 |
|
型號 |
TSKL-3542 |
|
激勵 |
建議使用5-10伏直流電壓，最大為12伏直流或交流電壓 |
|
輸出 |
額定2-4mv/v,具體根據型號而定 |
|
線性度 |
≤滿量程的0.15% |
|
溫度范圍 |
標準型(-ST）是-40℃-+100℃ |
|
連線 |
柔性線,標準長度為2.5m |
|
圓棒夾持尺寸 |
適用圓試樣最大直徑25毫米 |
|
扁樣夾持尺寸 |
扁試樣最大尺寸12mm厚,31mm寬 |
|
操作力 |
一般為30克 |

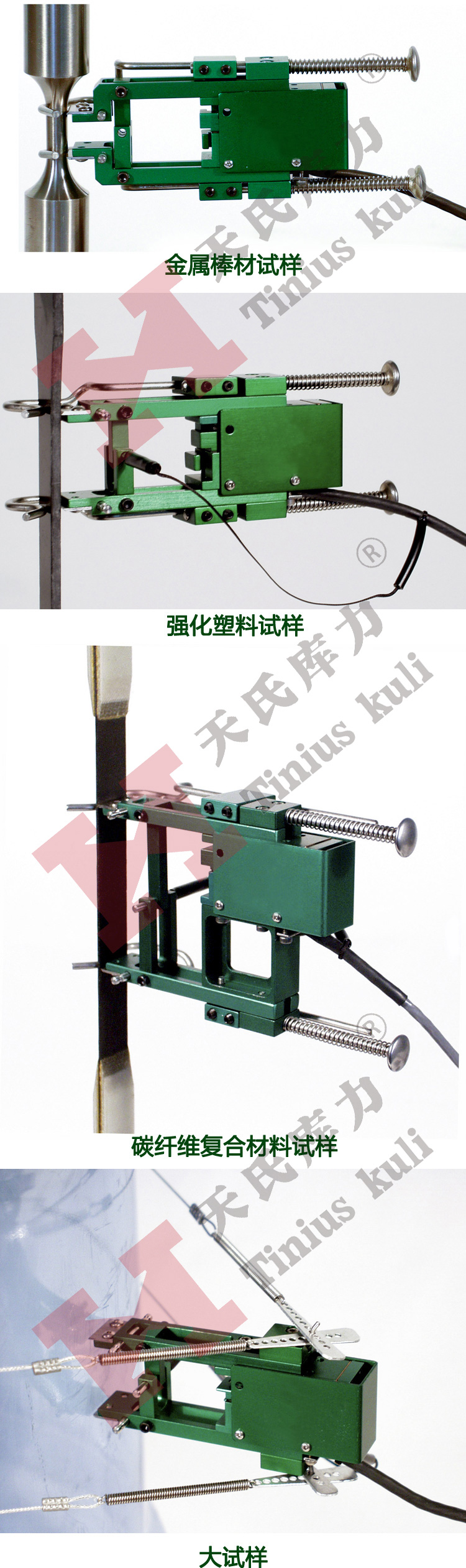

產品展示：
軸向引伸計
