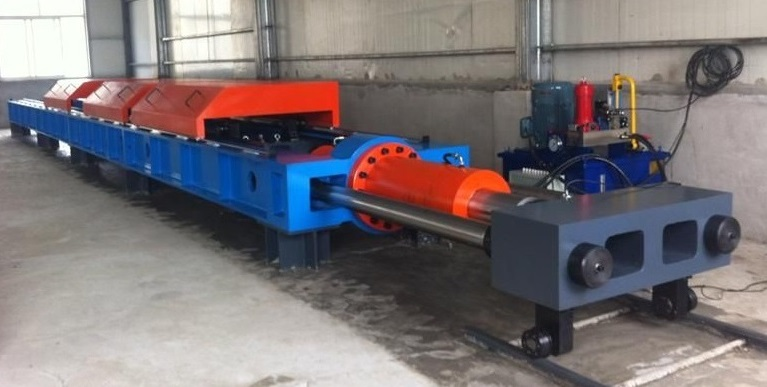

500噸微機控制臥式拉力試驗機
產品分類： 臥式拉力機
機器型號： TSWS-5000D
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品簡介：
臥式拉力試驗機采用機架整體型鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，插銷式夾具（或另定），油路采用伺服流量控制閥自動控制試驗過程，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，可用于各種金屬材料、導地線、鋼絲繩、鎖鏈鏈條、吊裝帶、絕緣子、錨桿、鋼絞線等的拉伸、廣泛用金屬制品、電力電工、建筑結構、船艦、軍工等領域。
500噸微機控制臥式拉力試驗機
一、主機：
1、組成：主機部分主要由油缸座、油缸活塞、移動橫梁、固定橫梁及負荷傳感器等部件組成。油缸座、鋼板焊接框架、移動橫梁和固定橫梁形成受力框架，移動橫梁和固定橫梁上裝有拉伸夾具用以?shī)A持試樣的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，從而將試驗力施加到試樣上。
2、橫梁：固定橫梁與受力框架之間采用插銷連接，電機減速機組沿著齒條調整試驗空間，調整到合適位置（根據試樣長度而定），采用插銷固定。
3、夾具：采用插銷式夾具，根據試樣長度調整兩個夾具間距，然后將試樣安裝在夾具內，用插銷固定。
4、防護：有2級防護罩，推拉式，既可以折疊，又可以分開防護，方便實用，防護安全可靠。
二、油源（泵站）：
1、油源系統由油泵電機組、油箱（含閥組及配套設施）、管路系統、強電系統四大部分組成。
2、油源泵站：電機泵組配置串聯雙彈性支撐進一步減少泵站噪音。泵站配置高壓泵，具有低噪音、無脈動、長壽命等卓越性能。由溢流閥、濾油器、換向閥、不大于10u航空精密濾油器組成的液壓模塊，中外合資公司的液壓管件和高壓膠管、液位控制計；具有油溫、液位、濾油器堵塞報警功能。
3、油源臺面采用黑色大理石臺面，高檔耐磨，可兼做電腦桌。
三、控制系統：
1、采用以計算機為核心的全數字電液伺服控制器，自動完成試驗過程；
2、采用PC機，Windows10操作系統，具備智能用戶可編程試驗功能，等速率試驗力控制，等速率位移控制，試驗力保持試驗等多種試驗?zāi)Ｊ饺我饨M合，最大程度地滿足了各類試驗方法的要求；可實現各類電氣件、高壓試驗，并以良好的用戶界面實現試驗需要的各類數據顯示、曲線繪制、數據處理及存儲功能。
3、采用計算機自動控制閥控制試驗力的加載，操作方便；
4、采用伺服閥控制試驗力的負荷；
5、高精度負荷傳感器測量試驗力；
6、配備試驗力、位移兩個控制回路，兩種控制模式之間可在任何情況下平滑切換；
7、試驗操作具有手動和自動兩種操作系統；
8、打印機打印試驗報告；
9、有防護罩，完整的安全保護裝置：
10、當試驗力超過每檔最大試驗力的2%-5%時，過載保護，系統卸荷；
11、當活塞位移達到前后極限位置時，行程保護，油泵電機停機。
技術參數：
|
品牌 |
天氏庫力 |
|
型號 |
TSWS-5000D |
|
最大試驗力 |
5000KN(500噸) |
|
負荷傳感器示值精度 |
優于±1% |
|
活塞行程 |
1000mm（可定制） |
|
拉伸夾具最大間距 |
10000mm（可定制） |
|
有級調整間距 |
600mm（可定制） |
|
內部寬度 |
≥600mm（可定制） |
|
位移測量范圍 |
2000mm（可定制） |
|
位移分辨力 |
0.01mm |
|
加載方式 |
油泵加載 |
|
移動梁移動方式 |
電動 |
|
油缸速度 |
0～100mm/min |
|
測力方式 |
高精度負荷傳感器測力，確保傳感器線性補償功能，可提升設備的準確性等級 |
|
控制試驗方式及顯示 |
試驗機專用控制控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，可顯示多種試驗曲線：試驗力-位移、試驗力-時間、試驗力-位移（變形）、等 |
|
插銷式拉伸夾具 |
標配 |
|
主機外形尺寸（長*寬*高） |
約15000*1200*900mm |
|
重量 |
約16噸 |
主機系統：
1.單出桿雙作用低摩擦伺服缸 1套
采用進口密封件密封，密封可靠、使用平穩，確保液壓缸的使用壽命。
2.油缸座 1套
3.移動夾頭 1套
4.固定夾頭 1套
5.銷裝置及后夾頭座移動裝置 2套
6.主機框架（采用鋼板焊接結構） 1套
7.安全保護裝置（推拉層疊式防護罩等） 1套
8.伺服控制用油源 1套
9.高壓油泵 1套
10.三相異步電機 1臺
11.三位四通閥、安全閥、濾油器、液位器等 1套
12.高壓油管 4根
13.移動電機減速機組 1套
14.齒輪齒條 1組
15.黑色大理石臺面 1個
16.傳感器 1只
17.位移傳感器 1只
18.強電控制系統 1套
19.伺服控制閥 1只
20.計算機控制系統（包括通用控制軟件和接口系統） 1套
21.全數字多通道程控放大器模塊 1套
22.Windows10專用軟件 1套
23.技術資料（使用說明書、軟件操作手冊、裝箱單、合格證明書） 1套
