高低溫拉力試驗機（1T-20T）
產品分類： 雙柱拉力機
機器型號：
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品介紹：
所謂的高低溫拉力試驗機是一款拉力試驗機和高低溫試驗箱相結合的產品，拉力試驗機將試驗空間內置于高低溫箱內部，使得材料可以在特定的溫度條件下進行各項力學試驗，避免了產品在測試過程中因轉換環境而帶來的實驗誤差。拉力試驗機負責力學測試，而試驗箱則負責控制調節溫度，兩者有各自獨特的控制。
用途說明：
高低溫拉力試驗機可以測試材料在高低溫環境下的拉伸、壓縮、彎曲、撕裂、剝離、剪切等力學性能，同時該試驗機亦能在常溫下做各種力學試驗測試，滿足GB/ISO/ASTM/JIS/DIN等試驗標準，廣泛應用于石油化工、機械制造、塑料橡膠、膠粘劑、陶瓷建材、金屬材料以及高等院校、科研機構、技術監督、質檢站所等部門。
實圖細節：
技術參數：
拉力試驗機參數：
容量選擇：1T、2T、5T、10T、20T
單位選擇：g，kg，N，KN，LB（提供國際標準制、公制、英制三種,可自行切換使用）
測力顯示：全電腦控制，Windows模式操作
荷重分解度：1/100,000
荷重精度：≤0.5%
試驗速度：1~500mm/min無極變速（在計算機可任意設定）
測試行程：400、500、600mm（可按客戶要求加高）
試驗寬度：40cm（可按客戶要求加寬）
機臺測試空間：（L×W×H）40×40×70cm
動力系統：日本松下AC伺服電機+驅動
傳動方式：高精度滾珠絲桿
機臺尺寸：主機（W×D×H）1200×600×1500mm
機臺重量：130KG
使用電源：1∮，AC220V／50Hz
功率：0.4KW（根據不同力值需求，標配不同功率電機，松下伺服電機）
夾具：依據客戶產品要求定做拉伸、壓縮試驗夾具各一套
高低溫控制系統技術參數：
溫控范圍：按客戶要求定做，Min.-40℃~Max.150℃
溫控方式：P.I.D.自動溫度演算
濕度范圍：20%RH~98%RH
控制穩定度：±2.5%RH，±1℃
分布均勻度：±3%RH，±1℃
溫濕度控制：韓國TIMI880可程序觸摸屏控制器
循環系統：風扇強制循環方式；
加熱系統：SUS#304，不銹鋼加熱器；
加濕系統：表面蒸發方式，透明結構，方便觀察；
冷卻系統：風扇散熱方式，高效率全密閉型法國泰康壓縮機；
除濕系統：冷凍潛熱除濕方式；
內、外部材質：外部,內部SUS#304不銹鋼；
保溫材質：耐高溫高密度氯基甲酸乙醋泡沫絕緣體材料
內箱尺寸：（L×W×H）40×40×70cm（可定制）
計時器：LED,0~9999時
結構優點：
1.組成：由電腦伺服拉力機和高低溫箱組合成。
2.拉力試驗機可常溫和高溫低溫下試驗；
3.拉力試驗機和高低溫箱可通過導軌分開；
4.夾具和傳感器通過加長桿連接，加長桿有隔熱裝置；
5.底座：有帶底座和不帶底座，底座為選配件；
6.高低溫拉力試驗機寬度為550mm
7.機械限位：觸動停機桿及設定環。
8.橫檔（梁）：上下移動
9.全閉環：位移、荷重、速度全閉環試驗機；
10.電腦控制；
11.橫檔材質：采用45#模具鋼經研磨加工而成，平行誤差≤0.5mm，高剛性；
12.觸動停機桿：采用南韓產鉻鋼桿，高剛性耐用不變形；
13.傳動：采用高精度滾珠螺桿及日本三星同步帶/輪傳動，高效率，高剛性，變形小，低噪聲；
14.導向：采用南埋韓原產之鉻鋼桿四柱導向耐磨同軸性極佳；
15.驅動：采用日本松下伺服馬達驅動，提供穩定，寬幅可調的轉速驅動，高轉速，低振動，高速定位。
16.位移測量：采用日本LINE高脈沖（2500r/p）光電編碼器測量位移，高達：0.01mm；
17.力值測量：采用美國TRANSCELL精密拉壓防爆型荷重元，精度：0.03%F.S
18.機架外罩：采用冷軌鋼板剪折成形，并經靜電噴涂處理，耐腐防銹富有質感；
19.機臺底座：采用45#模具鋼經研磨加工、拼焊而成，并經專業鉗工水平儀作水平定位處理，堅固耐用，表面經靜電噴涂處理，耐腐防銹富有質感；
20.控制箱： A、手控盒：上、下，寸上、寸下，停止、清零、測試功能(使測試裝夾更加方便)面板：采用專用PVC印制；
B、控制板：采用自主研發之32位ARM芯片進行測控，優于行界16位DSP處理技術，高分辯率：1/500000
21.夾具：采用G7鉻鋼線割而成，并經熱處理（加硬）而成，具高鋼性、不變形、高硬度：≥60hrc，并經同心度儀檢測，確保材料受力點一致
22.軟件功能強大：可以滿足不同材料的試驗，可以同時執行不同的標準，包括國外標準（有多種標準的數據處理功能），單位：N、kN、g、kgf、Ib、cN可以相互轉換。完全按試驗標準設計的試驗軟件功能強大。試驗曲線可以放大，能清楚的看出數據采集的多少、快慢，曲線的平滑程度，也就能反映出硬件和軟件的整體處理能力。

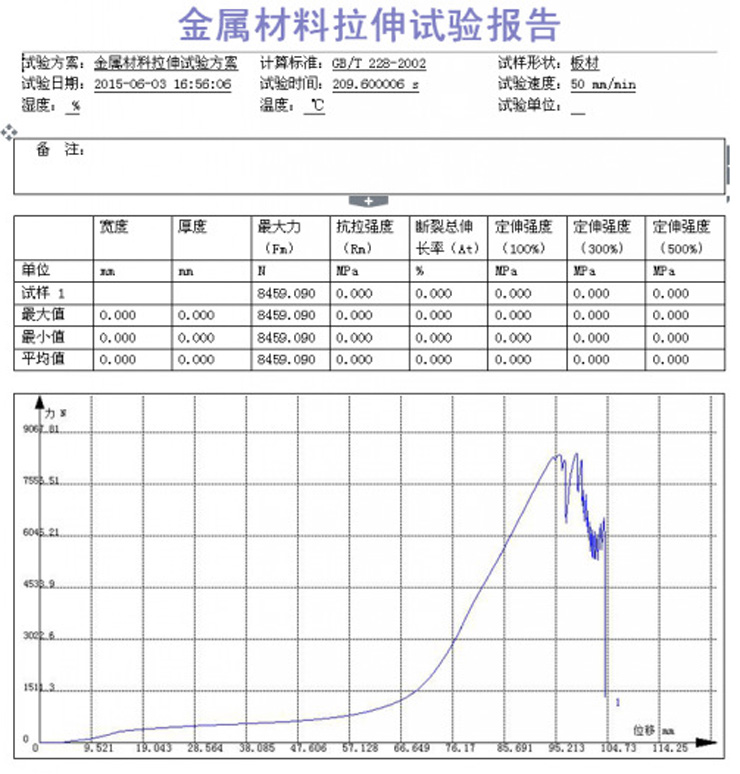

23.試驗報告和曲線：曲線精準，試驗報告可以編輯，試驗曲線細密程度高，表明試驗采樣頻率快，與同行比較較為明顯。

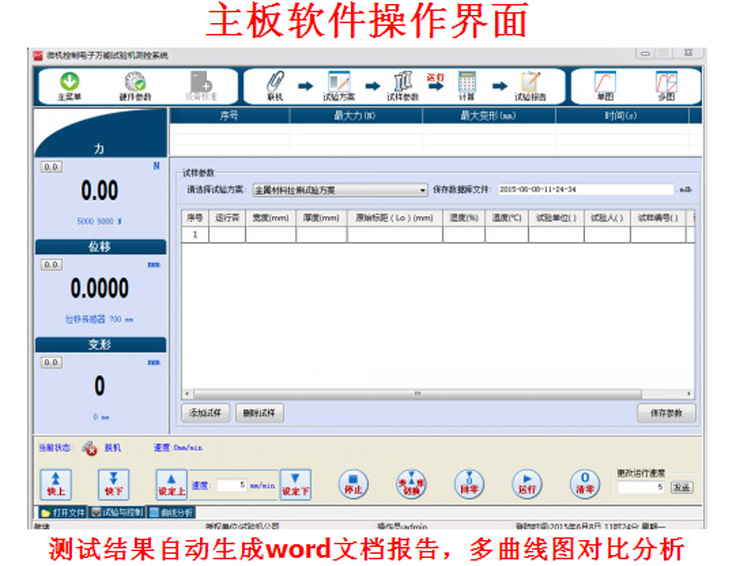

軟件介紹：
高低溫拉力試驗機軟件功能介紹：
A. 測試標準模塊化功能:提供使用者設定所需應用的測試 標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入 數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇 自己喜好的報表格式（測試程序新增內建EXCEL報表 編輯功能擴展了以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E. 圖形曲線尺度自動Auto Scale，可使圖形以 合適尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變 荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數 據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。
H．多種語言隨機切換：簡體中文、繁體中文、英文。
I．軟件具有歷史測試數據演示功能。
可測試項目
（一）普通測試項目：（普通顯示值及計算值）
●拉伸應力 ●拉伸強度
●扯斷強度 ●扯斷伸長率
●定伸應力 ●定應力伸長率
●定應力力值 ●撕裂強度
●任意點力值 ●任意點伸長率
●抽出力 ●粘合力及取峰值計算值
●壓力試驗 ●剪切力剝離力試驗
●彎曲試驗 ●拔出力穿刺力試驗
（二）特殊測試項目：
1.彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
3.彈性限：為材料所能承受而不呈永久變形之最大應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.永久變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。
屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：
在伺服控制材料試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百數，即為滯后損失。
高低溫拉力試驗機使用環境要求：
1.室溫在 10~35℃范圍內，其溫度波動應不大于2℃/h;
2.電源電壓的變化應不超過額定電壓的±10%。電源頻率50Hz；
3.拉力機周圍應留有不小于 0.7m 的空間，工作環境整潔、無灰塵；
4.拉力機在無明顯電磁場干擾的環境中；
5.拉力機在無沖擊、無震動的環境中；
6.拉力機使用環境相對濕度低于80%；
7.拉力機周圍環境無腐蝕介質.。
