混凝土極限拉伸試驗機 混凝土軸向拉力試驗機
產品分類： 雙柱拉力機
機器型號： 100KN混凝土拉伸試驗機
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品介紹：
混凝土極限拉伸試驗機，混凝土軸向拉伸試驗機，混凝土拉力試驗機主要用于混凝土軸向抗拉試驗力、軸向抗拉強度、極限拉伸值、抗拉彈性模量力學性能的實驗測試及研究，配其他輔具，也用于各種金屬、非金屬及復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能指標的測試。滿足SL 352-2006 《水工混凝土試驗規程》試驗標準。
夾持方式：
在軸向拉伸試驗中，拉伸試件裝卡在試驗機的上、下夾頭中,不同的裝卡方式與試件形狀對測試結果影響很大。軸拉試驗理想的試件形狀及夾持方式應滿足：
(1)荷載應確保軸向施加，使試件斷面上產生均勻拉應力，沿試件長度方向有一應力均勻分布段，并且斷裂在均勻應力段的概率高；
(2)試件形狀應易于制作；
(3)試件夾具及與試驗機的裝卡簡單易行，且能重復使用。
試驗方法：
拉伸試驗中采用一種相對簡單的方法來保證試件軸心受力和應力均勻分布尤為重要。相比而言，采用粘貼式夾持方法可以在試件中獲得較為均勻的應力分布。最簡單的粘貼拉伸試件是在棱柱體或圓柱體混凝土試件的端部各粘貼一塊一定厚度的鋼板，然后沿中心軸線施加荷載，但此種試驗方法仍在試件端部存在應力傳遞不均勻的問題。在試驗中，我們對常用的粘貼型試件進行了改進，采用了“雙鋼板”的夾持設計，在與試件相粘的粘貼鋼板上用8個螺栓連結另一夾持鋼板來共同傳遞應力，不僅使試件中的應力傳遞更為均勻(如圖2所示)，同時試件的制備和夾持更為簡單方便，試件在制作時水平或豎直方向都可成型(圓柱體試件只能豎直方向成型)，避免試件成型方向可能造成的較大影響。

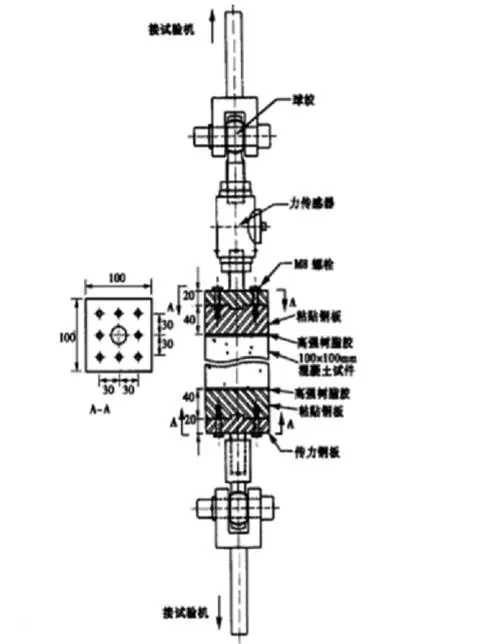

圖1：直接拉伸試驗裝置
直接拉伸試驗裝置示意圖如圖1所示?；炷猎嚰槔庵w,截面尺寸為100mm×100mm，試件長度根據所用試驗機可在150mm到750mm的范圍內任意調整?；炷猎嚰蓚€端面先用高強環氧樹脂膠各粘貼一塊厚40mm、截面尺寸與混凝土試件相同的粘貼鋼板，試驗前再與傳力鋼板用螺栓連接，并通過球絞與試驗機或力傳感器相連。為盡可能避免拉伸試驗時偏心的影響，在制作拉伸試件(端部粘貼鋼板)及將試件裝卡至試驗機的操作中，可使用水平尺進行校準。
進行直接拉伸強度試驗時，可使用普通材料萬能試驗機直接讀出破壞荷載并計算出強度值。試驗中，同一混凝土進行3個試件的抗拉強度試驗,取3個試件抗拉強度的算術平均值作為該組試件混凝土抗拉強度值。試件斷裂后,記錄斷口的位置、形貌，當斷裂發生在粘貼面時，應視該數據無效，取其余兩個試件的算術平均值作為該組試件混凝土抗拉強度值。試驗后拆除試驗裝置，將破壞的試件連同粘貼鋼板一同放入烘箱內約140℃恒溫一個小時，即可方便地取下粘貼鋼板以便重復使用。

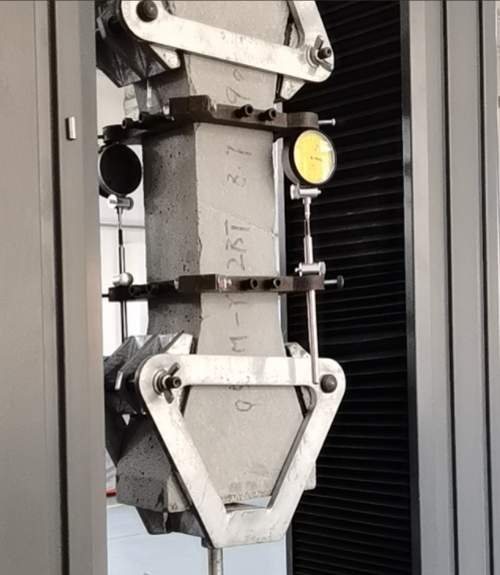

混凝土拉伸實拍：
混凝土拉伸實拍
技術參數：
（一）測量參數
1.最大試驗力： 100KN （10T）
2.準確度等級： 0.5級
3.試驗力測量范圍： 0.4%～100%FS（滿量程）
4.試驗力示值誤差： 示值的±0.5%以內
5.試驗力分辨率： 最大試驗力的±1/500000 全程不分檔，且全程分辨率不變
6.變形測量范圍： 0.2%～100%FS
7.變形示值誤差： 示值的±0.5%以內
8.變形分辨率： 最大變形的1/500000
9.位移示值誤差： 示值的±0.5%以內
（二）結構尺寸參數
1.有效試驗寬度： 400mm
2.有效拉伸行程： 700mm（可根據用戶需求定做）
4.主機外形尺寸約（長×寬×高）：950×700×2050）mm
5.主機重量： 約450Kg
6.電源： 220V，50Hz，2.5kW
（三）控制參數
1.力控速率調節范圍： 0.005～5%FS/s
2.力控速率控制精度： 速率＜0.05%FS/s時，為設定值的±1%以內，
速率≥0.05%FS/s時，為設定值的±0.5%以內；
3.變形速率調節范圍： 0.005～5%FS/s
4.變形速率控制精度： 速率＜0.05%FS/s時，為設定值的±1%以內，
速率≥0.05%FS/s時，為設定值的±0.5%以內；
5.位移速率調節范圍： 0.001～500mm/min
6.位移速率控制精度： 速率＜0.5mm/min時，為設定值的±1%以內，
速率≥0.5mm/min時，為設定值的±0.2%以內。

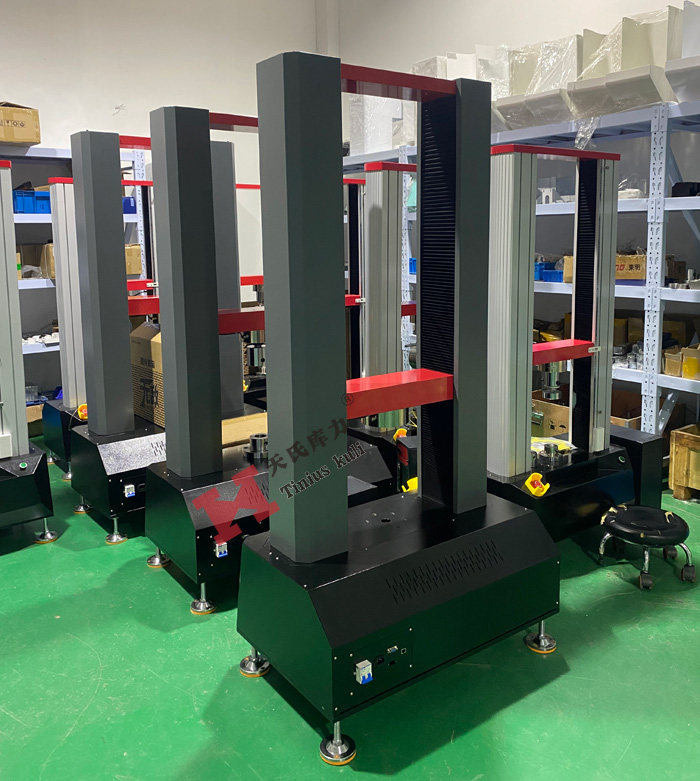

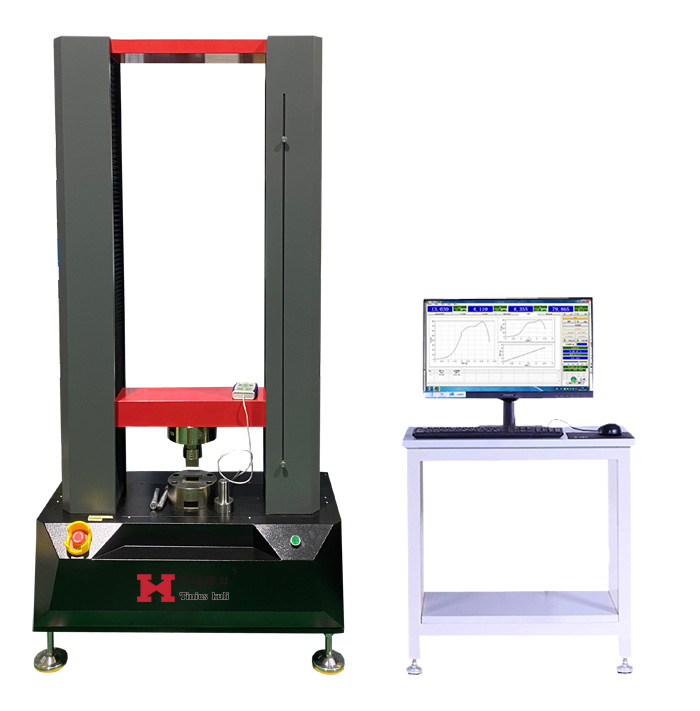

100KN萬能試驗機實拍：
