絕緣子彎扭試驗機

產品分類：扭轉試驗機
機器型號： TSKL-100kN.m
機器品牌：天氏庫力

訂購熱線：134-0513-1752

產品詳情

產品介紹：

絕緣子彎扭試驗機主要用于絕緣子在承受彎矩、扭矩下的破壞狀態，由主機、加載、控制、數據處理與顯示等部分組成。

1.主機

主機由底座，下底板、升降橫梁、上橫梁，絲杠升降機構、反力工字梁、電機、絲杠等構成。

空間調節電機放在頂部，通過電機和絲杠帶動實現活動橫梁的上下移動，通過橫梁移動調節試驗空間，以便適應不同的試樣測試要求。

2.電器控制系統采用本公司FTS3.0電子控制版本。

3.工作時，本機有1 個工位

a.彎曲，下端固定在下底板上，活動橫梁升至上端，與上自由端連接，電機絲杠加力機構推出，對工件進行彎曲試驗。

b.扭轉，下端固定在法蘭盤上，上端與上盤附件連接，電機加載對工件進行扭轉試驗。

c.做扭轉時，工件固定在法蘭盤，上橫梁需安裝扭轉上盤附件。

注意：彎曲、扭轉是分開做測試

4.數據處理：計算機軟件進行處理，并有數據曲線，打印報表等功能。

技術參數：

品牌	天氏庫力
型號	TSKL-100kN.m
最大彎曲力	100kN
力測量范圍	2%～100%F.S
彎曲力值精度	示值的±1%
力值分辨力	0.01kN
四方向彎曲	每90°檢測，自動旋轉
彎曲行程	0～500mm
彎曲拉頭行程測量精度	0.01mm
負荷保載控制誤差	±1％
額定最大扭矩	100kN.m
扭矩測量范圍	2%～100%F.S
扭矩測量示值誤差	示值精度的±1％以內
試樣高度	300-2000mm可調節
加載速率	0.2rpm
空載速率	0.5rpm
升降橫梁移動速度	2-200mm/min
旋轉盤	可旋轉90°檢測一次（不拆卸試樣轉4次）
加載方式	電機
安全功能	具有上下限位裝置，過載保護功能
外形尺寸（長寬高）	約15009003000mm

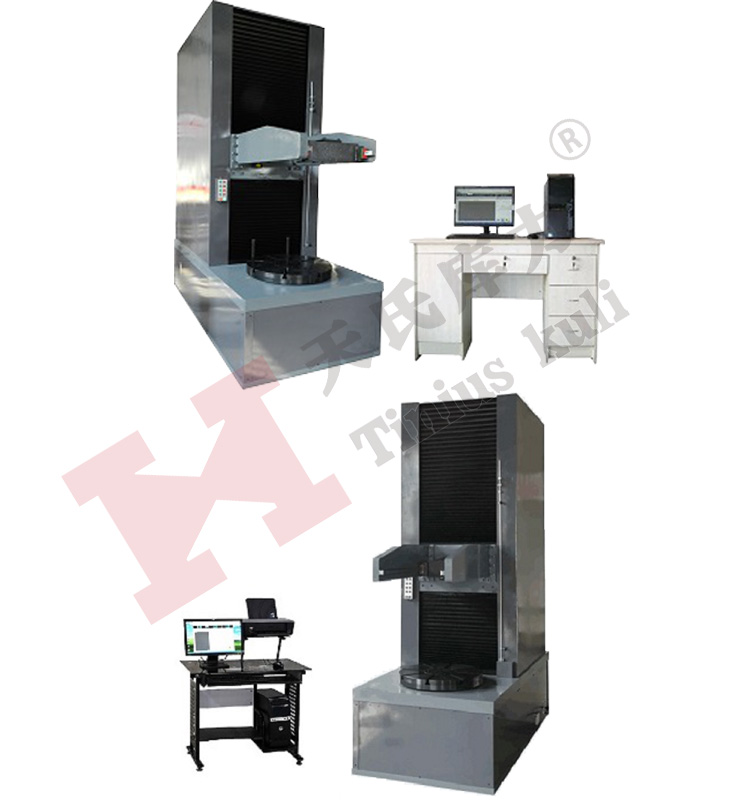

產品展示：

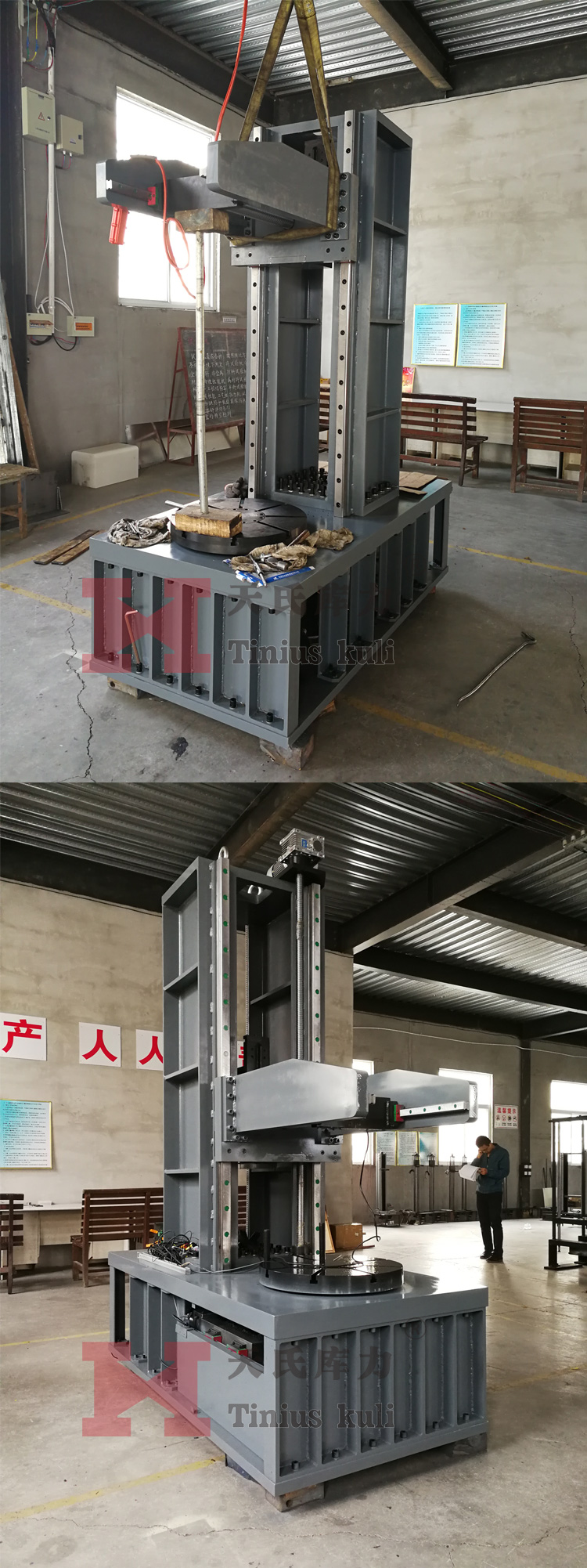

裝配實拍：

性能特點：

1.本機主要用于絕緣子的彎曲試驗、扭轉試驗等。

2.采有計算機運算，電子式伺服控制，并具有力、位移等自動控制方式。

3.Windows 中文版實時控制試驗軟件，自動采集、處理試驗數據，實時顯示試驗數據，負荷—變形曲線、負荷—時間曲線。

4.實時顯示負荷、扭矩、位移和扭轉角度的瞬時值。

5.安全性

a.本機設置有活動橫梁限位保護，當橫梁移動至最高位置和最低位置自動停止。

b.本機設置有超載保護，當力值大于額定力的103%時，機器自動保護。

6.先進性

a.本機控制可選用力或位移隨意控制，比如以某個速度運動到某個力值或運動到某個位移量都可以。

b.過程控制可以隨意設置步驟，程序?qū)⒁栽O(shè)好的步驟運行。

c.本機既可以單點測量，也可以設置四點測量，旋轉90°檢測一個方向。

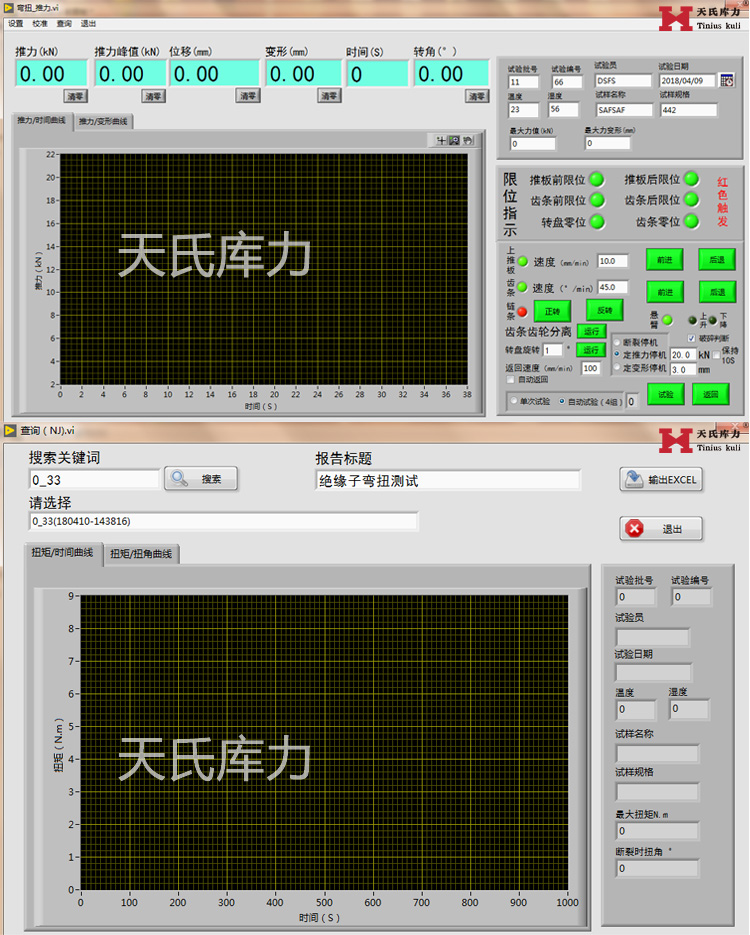

控制軟件：

基本配置：

1、彎扭復合主機 1臺

2、減速電機 2套

3、交流伺服電機 2臺

4、交流伺服驅動器 2套

5、擺線針輪減速機 1臺

6、滾珠絲杠 2根

7、直線導軌 4副

8、90°旋轉機構 1套

9、負荷傳感器 1只

10、扭矩傳感器 1只

11、限位開關 約10只

12、聯想計算機 1臺

13、HP A4彩噴打印機 1臺

14、嵌入式一體工業控制臺 1套

15、FTS3.0精密測試系統 1套

16、計算機專用軟件 1套

17、備份光盤 1張
