微機控制電子拉壓試驗機（定制款）
產品分類： 定制拉力機
機器型號： TSKL-W-200KN
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品介紹：
該款微機控制拉壓試驗機專門用于金屬材料的拉伸，壓縮，彎曲及軸類零部件的扭轉性能測試試驗。該機具有運行穩定可靠、無污染、測量范圍寬、分辨率及精度高的特點?？赏瓿刹牧系睦炱茐摹嚎s破壞、三點及四點彎曲以及帶帶力臂的拉壓等試驗?？膳湟煊?jì)，千分表等變形測量裝置測量延伸率，彈性模量、等靜態力學的性能測試。
主要適用于計量質檢、汽車、傳動機械、螺栓緊固件、冶金鋼鐵、機械制造、民用航空、高等院校、科研實驗所、商檢仲裁、技術監督部門、建材陶瓷、石油化工及其它行業的力學實驗室等，是工廠、學校和科研單位理想的實驗設備。
材料說明：
a、底座平臺材質是鑄鐵（HT250）+時效處理（退火），消除內應力，工作面精銑；鑄鐵平臺尺寸：3000*4000*400mm；自重11噸，承重25噸；
b、夾具采用高強度工具鋼，表面淬火處理，保證耐磨強度和一定的韌性；
c、中間移動橫梁以及頂板采用45#鋼+表面噴塑處理；
設備外殼采用2mm冷軋薄板SPCC+表面烤漆或噴塑處理。
技術參數：
|
型號 |
TSKL-W-200KN |
|
容量選擇 |
20000kg（200KN）（美國銓力） |
|
單位切換 |
g、kg、Ib、N、KN |
|
力值測量范圍 |
1KN-200KN |
|
機臺顯示器 |
標配研華工控一體機 |
|
位移方式 |
全程位移（從開始測試到結束測試的位移）
兩點位移（從傳感器開始受力到結束測試的位移） |
|
荷重分解度 |
1/500,000 |
|
荷重精度 |
±0.5% |
|
力量放大倍率 |
×1，×2，×5，×10，×20，×50，×100七段自動切換Auto-Range |
最大行程
（不含夾具） |
≥1800mm |
|
測試速度 |
0.05～200 mm/min |
|
速度精度 |
±0.5% |
|
位移分解度 |
0.2μm |
|
數據采樣頻率 |
50Hz |
|
回位功能 |
測試完成自動回到原始測試起點 |
|
快捷按鍵 |
點動快升、點動快降、點動慢升、點動慢降（2種速度） |
|
超載保護 |
電子保護（達到傳感器量程的XX%時自動停機）
機械保護（到達限位保護開關時自動停機） |
|
軟件 |
全閉環專業級電腦系統測試軟件，定力保持，定形變保持，多步驟編程循環控制 |
|
報表輸出 |
可輸出WORE,Excel,PDF格式報表 |
|
機臺 |
傳動機構 |
行星減速機+滾珠絲桿 |
|
|
電機 |
三菱伺服電機 |
|
|
傳感器 |
銓力PTST系列 |
|
|
重量（約） |
6000kg |
|
|
外形尺寸 |
長4000寬3000高2990mm |
|
電源 |
AC380V 約5KW |
產品特點：
微機控制電子拉壓試驗機是由鑄鐵T型底座、主機框架結構、雙伺服電缸加載系統、可自由移動的橫梁及計算機測量控制顯示系統等組成。
1、主機：主體結構采用底座+立式框架結構，底座是鑄鐵材質的大型T型平臺，試驗機的主機安裝在平臺的一側，整機的剛性遠超30噸設計。左右兩邊分別采用滾珠絲桿+雙導柱的設計，不僅保證了同步控制，更是大大提高了位移的精度。試樣的安裝、拆卸方便、快捷，只需在T型底座上裝卸固定螺絲即可。伺服電機+減速機+絲桿帶動橫梁上下勻速運動，高剛性高精度高負荷的結構設計，為試驗機抗扭剛性提供了可靠的保證。
2、底座：底座選用大型球墨鑄鐵T型槽，經熱處理后具有高剛性高耐磨以及承載能力高等優點，容許的垂直負荷大，承受的力大，有較高的抗過載能力。
3、驅動系統：采用伺服電機+減速機+絲桿的傳動結構，電機和減速機安裝上主機的上側，雙絲桿+雙導致的結構為橫梁的上下位移提供了可靠的條件；保證了加載的均勻性、穩定性，伺服電機帶剎車功能，選用知名一線品牌，使用壽命長，性能穩定。
4、采集系統：測量顯示系統采用光電編碼器采集試樣的變形，高精度力值傳感器（美國銓力）采集試樣的實時力值。試驗機控制器采樣頻率可以根據需要調節，在材料的屈服階段可以高速采樣。計算機屏幕顯示試樣的力值、位移、速度以及各類曲線等。
產品設計：

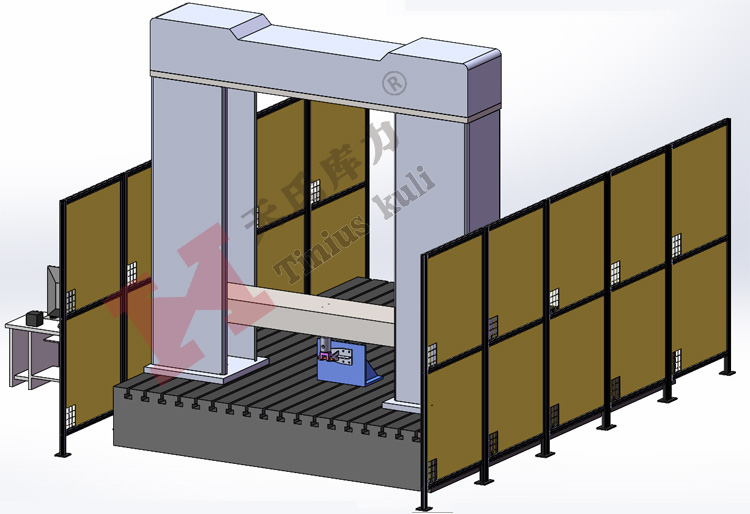

微機控制電子拉壓試驗機正面

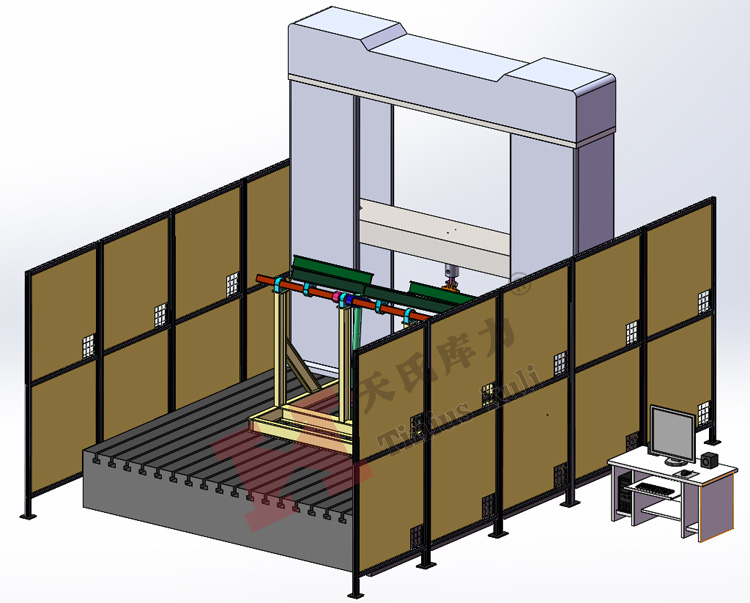

微機控制電子拉壓試驗機背面

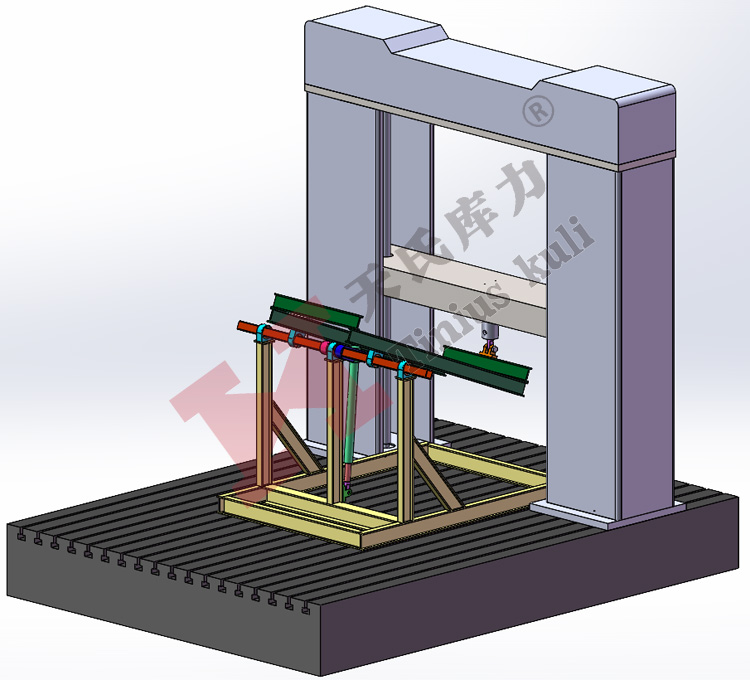

微機控制電子拉壓試驗機測試狀態

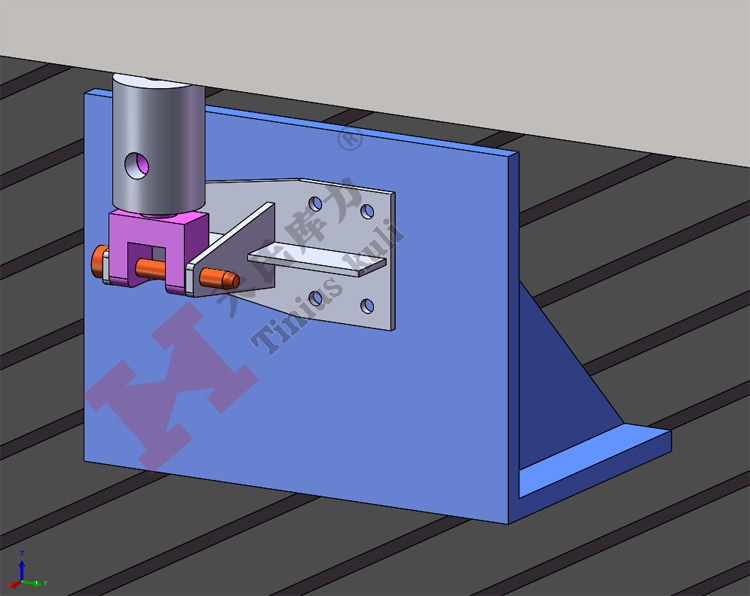

微機控制電子拉壓試驗機工裝連接部位

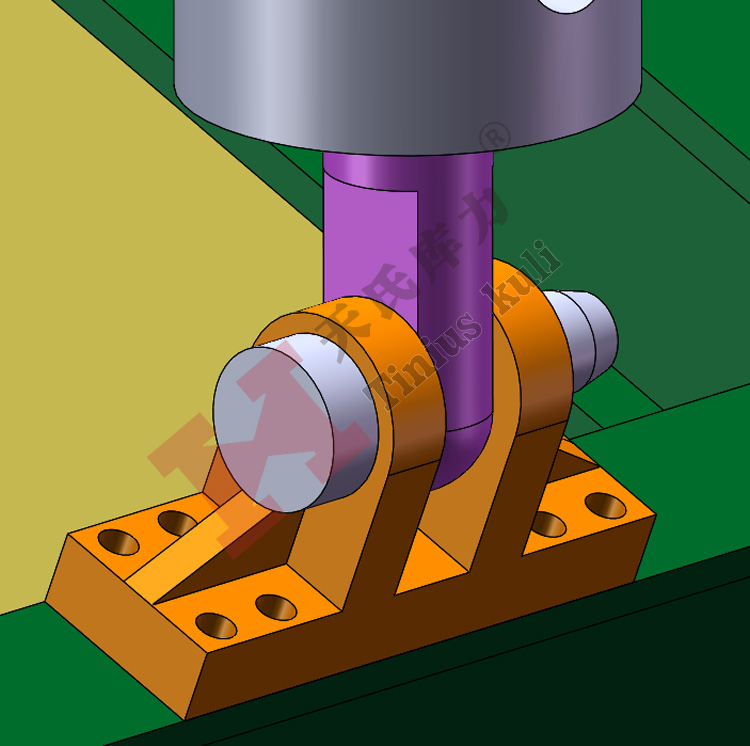

微機控制電子拉壓試驗機夾具連接
說明：由于這款機器屬于定制設備，更多詳細資料歡迎聯系天氏庫力黃經理，電話：13405131752。
