多工位插拔力試驗機
產品分類： 插拔力試驗機
機器型號： TSKL-1220C
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品簡介：
多工位插拔力試驗機是天氏庫力推出的是帶電腦的新型插拔力壽命測試機，標準機型是帶五工位，只帶一個傳感器。做單純的插拔力測試時可以只測試一個連接器，與正常的插拔力試驗機一樣測試。當做壽命測試時，可以同時夾5個測試產品，此時的插拔力可以做參考數據。該款多工位插拔力試驗機解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。適用于各種連接器之插入力及拔出力測試，搭配設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存(試驗條件，位移曲線圖，壽命曲線圖，檢查報表等)。
技術參數：
|
品牌 |
天氏庫力 |
|
型號 |
TSKL-1220C |
|
最大測試荷重 |
10kg、20kg、50kg、100kg（可選） |
|
最大測試行程 |
150mm |
|
最大測試速度 |
200mm/min（可定制） |
|
最小微調距離 |
0.01mm |
|
X軸移動行程 |
0-75mm |
|
Y軸移動行程 |
0-75mm |
|
荷重單位 |
N、gf、kgf、lb可自由切換 |
|
傳動機構 |
進口滾珠絲桿 |
|
動力系統 |
進口伺服電機 |
|
機臺尺寸 |
560*360*1320（mm） |
|
機臺重量 |
約90kg |
|
電源 |
AC220V、50HZ |
可測試項目：
★連接器單孔插拔試驗 ★連接器整排插拔試驗
★連接器單Pin與塑膠保持力試驗 ★連接器NORMAL FORCE測試
★一般壓縮，拉伸破壞試驗 ★恒定拉力測試
★恒定壓力測試 ★連接器插拔壽命試驗
★彈片荷重位移測試 ★連接器接觸端子動態阻抗測試接插件插拔力試驗機
★多工位插拔力壽命測試
軟件功能特點：
1.測試條件皆由計算機畫面設定，并可儲存?？捎上吕?式選單勾選設定，或直接輸入數據。 (含試驗類別、測定運動方向、荷重測定范圍、行程 測定范圍、行程原點位置、行程原點檢出、測定速 度、測定總次數、暫停時間、每次等候位置、空壓 次數)。
2.可儲存及打印圖形(荷重-行程曲線圖、荷重衰減壽命 曲線圖、檢驗報表)。
3.荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。
4.同時顯示荷重-行程曲線圖及壽命曲線圖。
5.自動荷重零點檢出，并可設定原點檢出荷重值。
6.荷重單位顯示N、lb、gf、kgf可自由切換。
7.可同時搭配數個荷重元。(2kgf、5kgf、20kgf、 50kgf、200kgf、500kgf)(選購)
8.機臺采高剛性結構設計搭配伺服馬達，長時間使 用下能確保精度，適合一般引張、壓縮測試、及 插拔力壽命測試。
9.超規格值停止(于壽命測試時，測試數據超出設定 之上下限規格值機器自動停止)。
10.測定項目：最大荷重值、峰值、谷值、行程之荷重 值、荷重之行程值、插入點電阻值(選配)、荷重或 行程之電阻值。
產品優勢：
a、超強的抗干擾能力
b、曲線圖報表，文字報表可由客戶指定抬頭及LOGO；
c、自動生成EXCEL，自動生成CPK；
d、可帶阻抗測試，在測試力值與行程的同時檢測出連接器的動態接觸電阻（備注：為選配件），阻抗測試可以接線端歸零；
e、荷重傳感器荷重力雙層保護，以更有效的保護易貴重?fù)p貴重件荷重元，可以過載500%；
g、模數信號轉換采用數據采集卡，荷重，位移模擬信號區分轉換，抗干擾性強；
j、速度最高可以達600mm/min（選配）；
h、軟件自主開發，可以按客戶要求做修改；
i、恒定拉壓力測試，可設置比率加力及斷裂比率返回；
j、提供開放式校準程序，校驗不需要輸入密碼。

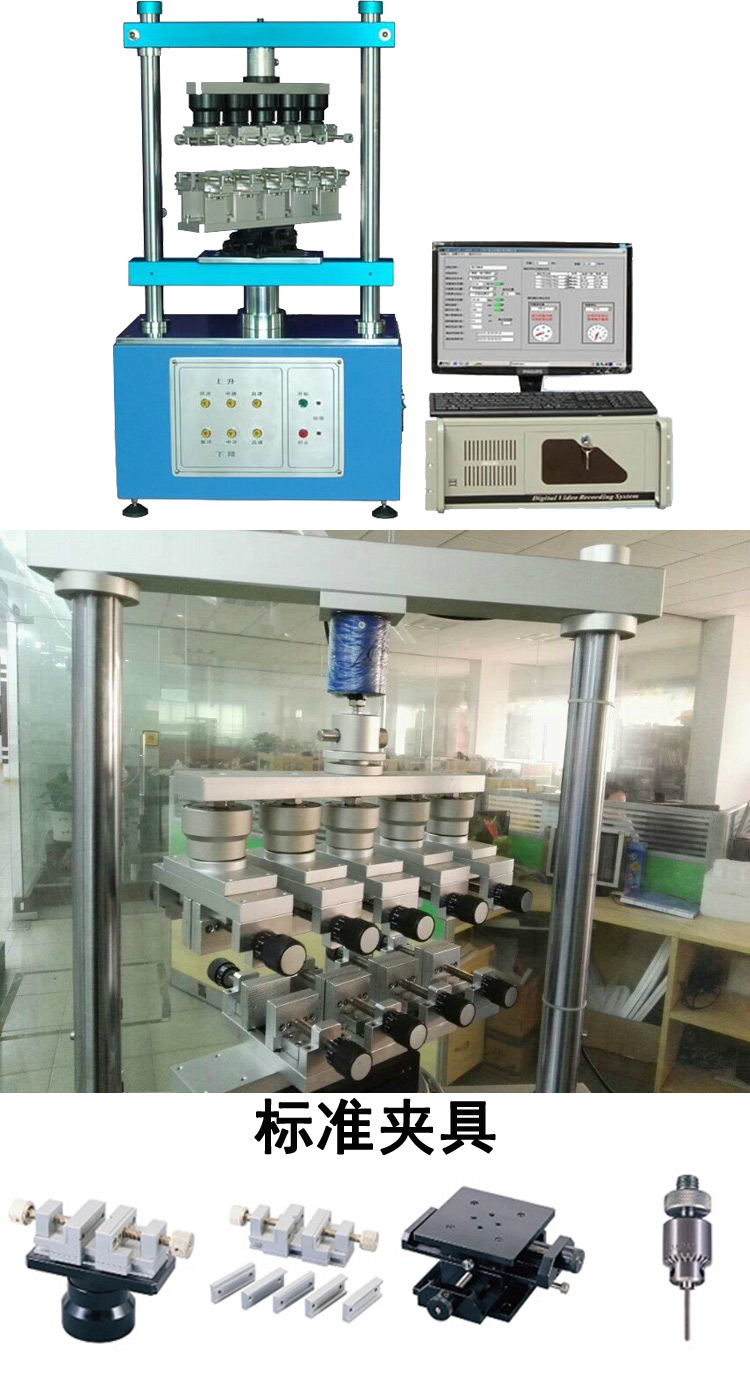

產品細節及夾具展示：
多工位插拔力試驗機,五工位插拔力試驗機
