摘要：0形密封圈在液壓式試驗機中應用廣泛，由于設計、安裝過程中選件不當，容易出現密封效果不好甚至失效的現象。本文就按照0形密封圈使用方法在液壓式試驗設備中的應用和注意的問題加以分述。
0形密封圈（以下簡稱0形圈）應用于液壓設備中，具有密封性能好，壽命長，結構緊湊，拆裝方便等優點。選擇不同密封圈的材料，可在-100℃到260℃的溫度范圍內使用。最高密封壓力可達100MPa。
現在，按照0形圈使用方法分述在液壓式試驗設備中的應用和注意的問題。
1、活塞密封
使用特點：0形圈安裝在活塞上，與活塞一起運動。

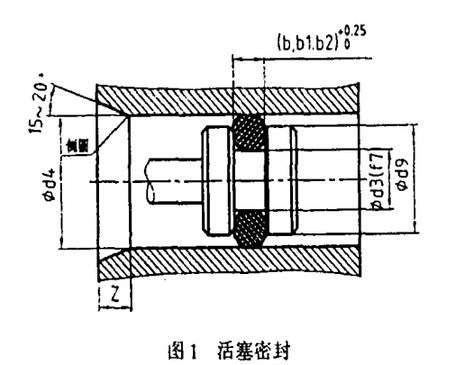

應用示意圖如下圖1所示：
在設備中應用：
（1）用于單出桿活塞式主油缸的活塞活塞動密封和液壓式萬能試驗機的夾緊油缸、活塞的動密封。0形圈安裝在夾緊活塞上，與活塞一起運動。
（2）用于夾緊油缸底、分體式主油缸底的靜密封。0形圈安裝在油缸底上，工作時處于靜止狀態。
（3）用于油源的壓差閥塊與活塞套之間的靜密封。安裝在活塞套上，工作時靜止。
（4）用于改進的送回油閥的油針與閥體的動密封。安裝在油針上，工作時與油針一起運動。
注意的問題：
（1）使用過程中油缸上注意加工倒角，角度15°-20°。最短長度可在手冊中查到。沒有此倒角，安裝時容易將0形圈刮壞。
（2）與0形圈全接觸的油缸表面注意光滑，否則密封效果差。
（3）嚴格按照圖紙要求安裝或維修及時更換密封圈，型號略有差別將影響密封效果。
實例說明：北京某用戶產品使用過程中發現控制柜送油閥后端滲油，維修人員發現是0形圈破損，由于手頭沒有合適的0形圈，更換一內徑較小的0形圈，低壓時不漏油，用戶使用到高壓時，漏油比維修前更厲害，并且用戶沒有及時發現。結果使得油流到強電板上，使強電器失效。結果全部更換，花費2000余元。而一個0形圈不過幾分錢。
2、活塞桿密封
使用特點：0形圈安裝在油缸上，與活塞桿發生相對運動。

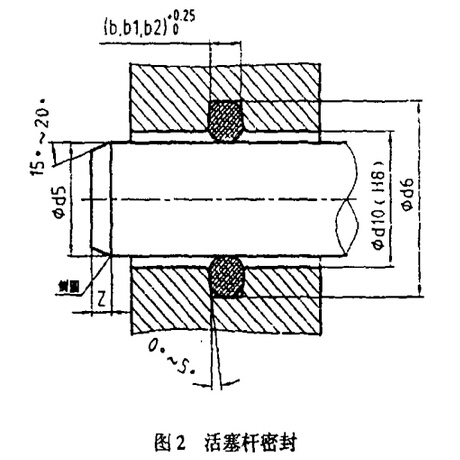

應用示圖如圖2所示：
在試驗設備中應用：
（1）用于單出桿活塞式主油缸的油缸活塞桿動密封和液壓式萬能試驗機的夾緊油缸、活塞的動密封。0形圈安裝在油缸的活塞桿出口上，與活塞桿發生相對運動。
（2）改進的送油閥中壓差閥閥塊與活塞套之間的靜密封，為了防止安裝時經過孔時刮壞0形圈，采用此密封方法。0形圈安裝在閥體上，工作時靜止。
注意的問題：
（1）使用過程中注意活塞桿加工倒角，角度15°-20°。最短長度可在手冊中查到。沒有此倒角，安裝時容易將0形圈刮壞，密封失效。
（2）與0形圈全接觸的活塞桿表面注意光滑，否則密封效果差。
（3）嚴格按照圖紙要求安裝或維修及時更換密封圈，型號略有差別將影響密封效果。
3、軸向密封
使用特點：安裝在端面，相對靜止。

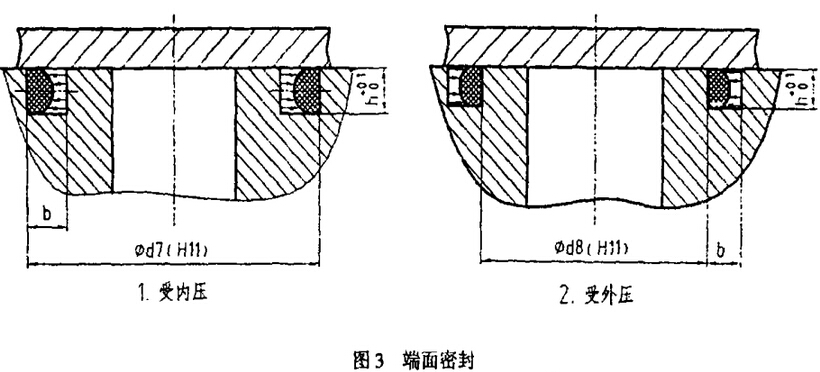

應用示圖如圖3所示：
在試驗設備中應用：
（1）板式液壓閥、慮油器、沖洗板凳與閥塊之間的平面密封。
（2）高壓膠管與管接頭的連接密封。
（3）注意油泵進出油口端面密封。
注意的問題：
（1）使用過程中注意0形圈承受內壓還是外壓。
（2）兩連接板表面光潔度和平面度要高，否則密封效果差。
（3）嚴格按照圖紙要求安裝或維修及時更換密封圈，型號略有差別將影響密封效果。
（4）優先選擇截面積較大的0形圈。
實例說明：某設備油源采用進口高壓齒輪泵，吸油口采用承受外壓端面密封。安裝過程中，使用的0形圈與圖紙上的中徑相同，截面大一型號。剛裝配完畢時能夠正常工作。但是，由于0形圈變形超過使用規定變形量很多，使得0形圈很快失效。導致壓力上不去，并且油泵內嚙合齒輪結合面氣蝕失效。
